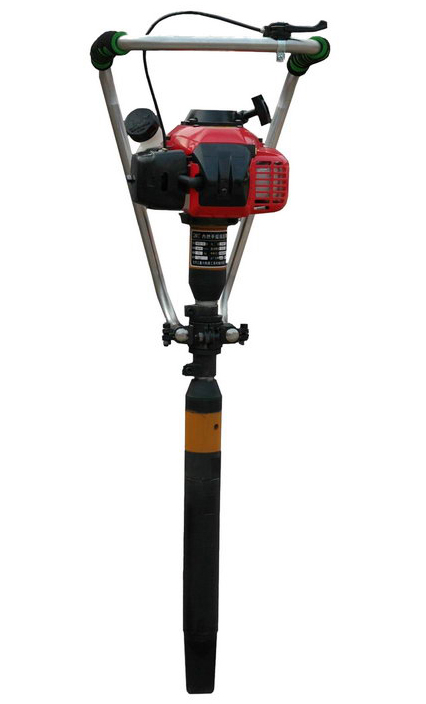

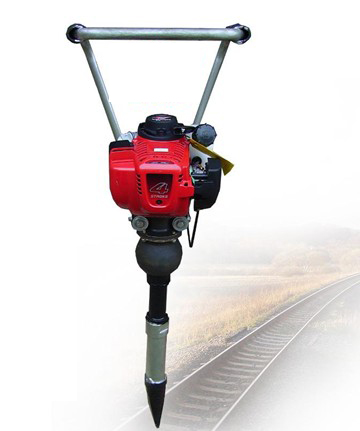

ND-型便攜式內燃搗固鎬，小蜜蜂內燃沖擊鎬 內燃搗固鎬以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石喳搗固的目的。

ND-型便攜式內燃搗固鎬性能:

一、該機具采用進口內燃機為動力，性能可靠，采用三級減振系統，減振性能良好。同時具有較強的激振力。使碴石通過振動搗固后密實結合，有效地提高了搗固效果。

二、ND-型便攜式內燃搗固鎬具體積小、重量輕、攜帶方便，采取一人一鎬作業，上下道方便，安全作業性能好。勞動強度低，提高了作業效率和搗固質量，適用于各種狀況道床的搗固作業。該產品以達到國內先進水平。

ND-型便攜式內燃搗固鎬是一種采用沖擊型震動的小型、輕便、可利用列車運行間隔時間使用的，專門用于各型軌道線路及道岔枕下道碴搗固的機械設備�？蓾M足在列車運行間隔時間內對各型軌道線路及道岔枕下道碴搗固作業的使用要求。亦可通過更換不同的工具，用于公路建設和土木工程中的各種破碎、鏟鑿、挖掘、搗實等工作。

ND-型便攜式內燃搗固鎬特點:

1、整機體積小、重量輕,上下道方便,可有效保障作業過程中的行車安全。

2、多種特殊設計保證了整機的高可靠性,工作部件采用空氣錘 擊系統,激振力大,搗固效果好,可滿足現場各種條件下對線路和道岔枕下道碴搗固作業的使用要求。

3、采用專用高抗震性能,大功率電子自動限速發動機,性能優良,可靠。

4、具備優良減震性能的彈簧減震式支架減振機構,減震效果好,可有效的保護使用人員的身體健康。

5、避免了手鎬搗固作業的扒鎬窩、回填道床等作業,可大幅度提高作業效率,降低現場工人的勞動強度。

ND-型便攜式內燃搗固鎬技術參數

動力: GX31汽油發動機

輸出功率: 1.5kW

最高轉速: 7500r/min

最大激振力: 4.2KN

空載振幅: 1.5mm

振動頻率: 100Hz

整機質量: 15kg





ND-型便攜式內燃搗固鎬適用范圍

ND-型便攜式內燃搗固鎬適用于鐵路道床養護的一種小型養路機械，ND-型便攜式內燃搗固鎬主要用于鐵路道床石碴和其它顆粒狀物料的搗固鎬作業。ND-型便攜式內燃搗固鎬既沒有冗長的電纜線，也沒有笨重的軟軸，設計新穎，結構合理、緊湊、使用方便。是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。

基本結構與操作規程

ND-型便攜式內燃搗固鎬采用汽油機與搗固機直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產正振幅實現搗固作業。

ND-型便攜式內燃搗固鎬基本結構：1、啟動手柄、2汽油機、3、手把、4、離合器、5減振裝置、6搗固棒、7鎬頭

ND-型便攜式內燃搗固鎬使用與維護

1.使用前的準備

1.1檢查或緊固機器各部螺栓呵螺紋連接處，應連接牢固。

1.2將汽油和二沖程汽油機專用潤滑油以25：1的比例混合，并攪拌均勻。

1.3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。

1.4向偏心塊軸承內注油（30號機械油）。注油時，先從套筒端蓋上卸下M6X10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml，以后每工作100小時注油一次，每次注油10ml.

注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。

1.5檢查無誤后準備啟動。

注意：ND-型便攜式內燃搗固鎬選用的主機為二沖程全方位工作汽油機，請使用汽油呵二沖程小松汽油機專用潤滑油的混合汽油，否則將影響汽油機工作或造成汽油機拉缸損壞。

2、啟動汽油機

2.1將搗固鎬直立在石碴或泥土地面上，請勿立于硬質地面上。

2.2按動汽油機泵膜10次以上泵油，將油門控制手柄關至最�。ǖ∷伲�。若是冷機啟動或冬季啟動，應關閉風門。

2.3一手握住搗固鎬手把，一手拉住汽油機啟動手柄，并使拉繩張緊。迅速拉動啟動手柄。汽油機啟動后，應慢慢放回啟動手柄，打開風門。

2.4汽油機啟動后，應使其怠速運轉3-5分鐘熱機，使汽油機各部門潤滑后方可工作。3、搗固作業與停機

3.1ND-型便攜式內燃搗固鎬手把將汽油機油門開至最大，反復插入道床石碴中進行搗固作業。3.2工間休息時，應停機。不可長時間怠速運轉。

3.3停機時，先將油門關至最小，再按住停機按鈕停機。

3.4休息時間較長或不用時，應將搗固鎬手把朝下平放于地面上，避免摔碰汽油機。注意：不可長時間將搗固鎬倒立放置（鎬頭朝上）

ND-型便攜式內燃搗固鎬注意事項

1、請使用二沖程汽油機專用潤滑油，或該公司推薦的潤滑油品牌。有條件時最好使用93號汽油，或按汽油機使用說明書的要求用油。

2、請勿振搗剛性物體或板結道床，盡量避免與混凝土軌枕、鋼軌碰撞。本機器不適合搗固板結道床。

3、加混合汽油時，必須在停機狀態下，并遠離火源。

4、搗固作業時，可左右擺動機器，請勿扭動手把或撬，拐枕木。

5、請勿在雨中使用。

6、使用中，發現螺紋連接處如有松動，請及時緊固，以免繼續使用造成損壞。

7、請不要觸及排氣管呵高壓點火裝置，以免燙傷。

8、化油器上的涂有紅色油漆的螺釘請不要擰動。未涂紅漆的螺釘為怠速調整螺釘呵低速調整螺釘，可根據需要進行調整。

ND-型便攜式內燃搗固鎬維護和儲存

1、汽油機的維護請參照汽油機使用說明書。

2、搗固鎬鎬頭磨損到一定程度后，應及時更換，避免損壞套筒。

3、ND-型便攜式內燃搗固鎬搗固鎬每運轉100小時后，應由專業修理人員進行檢查，更換易損配件。

4、拆卸搗固鎬時，應注意各部螺紋旋向；鎬頭與套筒、軟軸總成與內燃機被動盤的連接為右向螺紋，其余均為左向螺紋。

5、搗固鎬應存放干燥、通風的倉庫內，空氣中不含腐蝕性氣體。

6、一周以上或長期不用時，應放凈燃油，并啟動汽油機，燃凈油路中的燃油直至自動停機。

ND-型便攜式內燃搗固鎬是一種適用于鐵路線路道床石碴搗固作業的手提便攜式專業工具。ND-型便攜式內燃搗固鎬以汽油機做動力源，通過離心式離合器、橡膠減震器、拖動振動器產生高頻擾動力，使枕下石喳重新排列密實，從而實現對道床石碴搗固的目的。ND-型便攜式內燃搗固鎬使用技巧說明內燃搗固鎬適用于鐵路道床養護的一種小型養路機械，ND-型便攜式內燃搗固鎬主要用于鐵路道床石碴和其它顆粒狀物料的搗固鎬作業。ND-型便攜式內燃搗固鎬既沒有冗長的電纜線，也沒有笨重的軟軸，設計新穎，結構合理、緊湊、使用方便。是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。ND-型便攜式內燃搗固鎬采用汽油機與搗固機直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產正振幅實現搗固作業。   ND-型便攜式內燃搗固鎬基本結構與工作原理

ND-型便攜式內燃搗固鎬采用汽油機與搗固棒直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。ND-型便攜式內燃搗固鎬其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產生振幅實現搗固作業。

基本結構：1、啟動手柄、2 汽油機、3、手把、4、離合器、5減振裝置、6搗固棒、7鎬頭

使用前的準備1.1檢查或緊固機器各部螺栓呵螺紋連接處，應連接牢固。

1.將汽油和二沖程汽油機專用潤滑油以25：1的比例混合，并攪拌均勻。

1.3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。

1.4向偏心塊軸承內注油(30號機械油)。注油時，先從套筒端蓋上卸下M6X10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml,以后每工作100小時注油一次，每次注油10ml.注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。

1.5檢查無誤后準備啟動。注意：本機器選用的主機為二沖程全方位工作汽油機，請使用汽油呵二沖程小松汽油機專用潤滑油的混合汽油，否則將影響汽油機工作或造成汽油機拉缸損壞。

2、啟動汽油機

1將搗固鎬直立在石碴或泥土地面上，請勿立于硬質地面上。

2.2按動汽油機泵膜10次以上泵油，將油門控制手柄關至最小(怠速)。若是冷機啟動或冬季啟動，應關閉風門。一手握住搗固鎬手把，一手拉住汽油機啟動手柄，并使拉繩張緊。迅速拉動啟動手柄。汽油機啟動后，應慢慢放回啟動手柄，打開風門。搗固作業與停機手持搗固鎬手把，將汽油機油門開至最大，反復插入道床石碴中進行搗固作業。工間休息時，應停機。不可長時間怠速運轉。停機時，先將油門關至最小，再按住停機按鈕停機。休息時間較長或不用時，應將搗固鎬手把朝下平放于地面上，避免摔碰汽油機。注意：不可長時間將搗固鎬倒立放置(鎬頭朝上)

ND-型便攜式內燃搗固鎬注意事項

1、請使用二沖程汽油機專用潤滑油，或該公司推薦的潤滑油品牌。有條件時最好使用93號汽油，或按汽油機使用說明書的要求用油。

2、請勿振搗剛性物體或板結道床，盡量避免與混凝土軌枕、鋼軌碰撞。本機器不適合搗固板結道床。

3、加混合汽油時，必須在停機狀態下，并遠離火源。

4、搗固作業時，可左右擺動機器，請勿扭動手把或撬，拐枕木。

5、請勿在雨中使用。

6、使用中，發現螺紋連接處如有松動，請及時緊固，以免繼續使用造成損壞。

7、請不要觸及排氣管呵高壓點火裝置，以免燙傷。

8、化油器上的涂有紅色油漆的螺釘請不要擰動。未涂紅漆的螺釘為怠速調整螺釘呵低速調整螺釘，可根據需要進行調整。

ND-型便攜式內燃搗固鎬是一種采用沖擊型震動的小型、輕便、可利用列車運行間隔時間使用的，ND-型便攜式內燃搗固鎬專門用于各型軌道線路及道岔枕下道碴搗固的機械設備。ND-型便攜式內燃搗固鎬可滿足在列車運行間隔時間內對各型軌道線路及道岔枕下道碴搗固作業的使用要求。亦可通過更換不同的工具，用于公路建設和土木工程中的各種破碎、鏟鑿、挖掘、搗實等工作。

ND-型便攜式內燃搗固鎬特點

1、整機體積小、重量輕，上下道方便，可有效保障作業過程中的行車安全。

2、多種特殊設計保證了整機的高可靠性，工作部件采用空氣錘沖擊系統，激振力大，搗固效果好，可滿足現場各種條件下對線路和道岔枕下道碴搗固作業的使用要求。

3、采用專用高抗震性能，大功率電子自動限速發動機，性能優良，可靠。

4、具備優良減震性能的彈簧減震式支架減振機構，減震效果好，可有效的保護使用人員的身體健康。

5、避免了手鎬搗固作業的扒鎬窩、回填道床等作業，可大幅度提高作業效率，降低現場工人的勞動強度。
