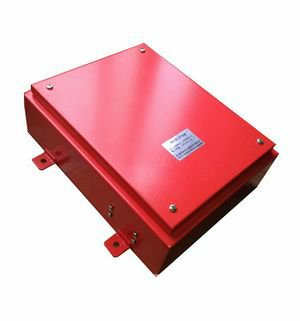

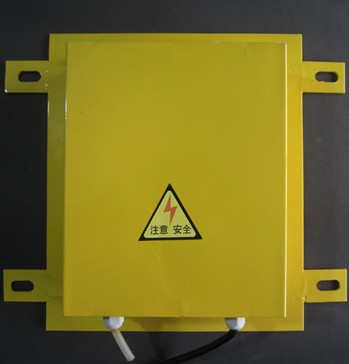

溜槽堵塞開關工作原理：
該溜槽堵塞檢測器安裝在溜槽壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動形成開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。運行的物料使溜槽堵塞時，堆積的物料對溜槽側壁產生壓力，使溜槽堵塞檢測器的活動門移動而發出信號，當堵塞物料清除后，壓簧使活動門自動恢復原位。
溜槽堵塞開關主要特點：該檢測器采用側壓活動門式動作結構，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
本溜槽堵塞檢測器用于輸煤系列中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用以排除堵塞故障。
溜槽堵塞開關技術參數
1、使用環境條件
a、環境溫度-20℃～+40℃
b、相對溫度不大于85%
2、動作角度：5°
3、極限角度：10°
4、觸點數量：1常開、1常閉
5、觸點容量：220V AC 電流5A
6、可靠性：＞106次
7、防護等級：1P65
8、重量：5Kg
溜槽堵塞開關安裝與使用
1、安裝在不受物料直接沖擊的溜槽垂直側壁上；
2、產品可分為兩個一組，安裝高度根據用戶需要而定，一般安裝于溜槽底部向上三分之二高度為宜；
3、溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測，用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，并開始振打，另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。

溜槽堵塞開關結構特性：
溜槽堵塞開關來用側壓活動門結構．故障排除后壓簧的推力使活動門自動復位重載微型開關觸點．靈敏度高，作用力只需0.9kg即可觸發開關機內選用進口行程開關，動作靈敏、可靠性高。溜槽堵塞保護裝置采用門式結構彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力從而將本裝置的活動門向外推移當活動門偏轉一個角度時．其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后．活動門在彈簧的作用下目動復位恢復原狀態。也可遞過地址編碼器發送狀態數據至遠程控制室。

近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。
2．溜槽堵塞檢測器結構：LDM-X型溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型行程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別于箱內選用開關不同。結構見圖。 原理：本溜槽堵塞開關采用門式結構，彈簧復位，安裝在溜槽側壁。當
物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出告警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
接線：由本保護裝置引出一條三芯電纜線，其中1、3為常閉接點，1、2為常開接點。用戶可參考圖5接線原理圖進行接線。
LDM-F溜槽堵塞檢測器安裝與接線
(一)溜槽堵塞開關安裝方法:
1.在溜槽側壁一適當位置開240×260長方口.然后在開口上方約100~200mm處.溜槽內壁焊接一塊長300mm左右的擋板.以防大塊物料落下直接沖擊活動門發生誤動作.再用隨機所配橡膠板將開口完全覆蓋.封閉.
溜槽堵塞檢測器可兩個為一組.安裝于溜槽相對的并且不受物料沖擊的兩個側壁上.高度根據用戶需要而定.一般安裝在溜槽底部向上三分之二高度為宜.
2.LDM-F防堵料開關裝置也可用四個分兩組使用.一組安裝在溜槽側壁從底算起三分之一相對高度.作為輕度堵塞檢測.用于接振打裝置信號.當溜槽發生堵塞時.振打裝置接收到信號后.便開始振打,另一組安裝底部三分之二處.作為重度堵塞時輸出停機信號。
