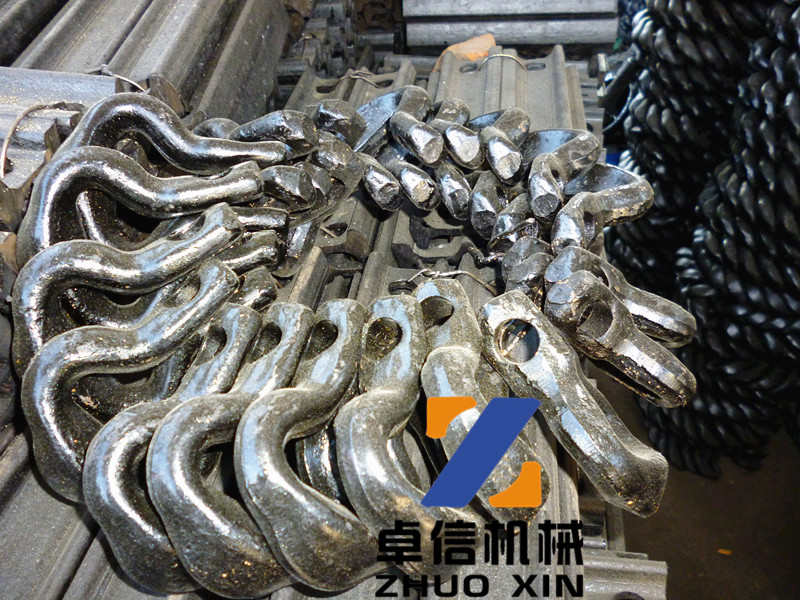

開口式連接環
礦用連接環（開口式連接環）是SGW系列可彎曲刮板運輸機上的通用標準件，礦用連接環主要用于圓環鏈和刮板的鏈接，并且在溜槽滑滑道中其導向作用。起性能的優劣直接關系到井下采煤的生產效率。為此，MT71-91行業標準對礦用連接環靜拉伸性能、疲勞壽命提出了要求。目前國內煤機廠一般均采用拍扁后直接模鍛的鍛造工藝，經此種工藝鍛造的礦用連接環疲勞壽命很難穩定達到4萬次的要求。
開口式連接環現行的拍扁模鍛工藝雖然工藝操作方便，生產效率較高，但有許多不可克服的缺點：
（1）金屬纖維分布不合理，與開口式連接環受力狀態不吻合。在井下作業時，刮板鏈承擔牽引任務，在外力作用下連接環不同部位處于不同的應力狀態。連接環在正常運行情況下，刮板截面承受切應力最大，應在該截面處拉長后塑斷。但實際作業條件下（或破段負荷試驗中），因連接螺栓伸展變形，螺母松動不能避免，致使兩耳板張開，則開口式連接環受力狀態由閉合圓環狀變成近似開口圓環，使不僅受拉伸而且承受彎曲，增加了附加彎矩，成為了危險截面、通過對現行工藝生產的連接環流線分布觀察分析、發現其纖維組織分布紊亂，與開口式連接環受力狀態以及外形輪廓不吻合，在耳板以及其附近，纖維分布方向基本與外形輪廓一致。
（2）現行工藝鍛造后毛邊大，尺寸厚（4-6mm）浪費金屬材料，材料利用率僅為70%。模鍛后切邊時留下大量切痕、切痕深。開口式連接環切痕位于連拉環內外側，且與受力方向垂直，成為開口式連接環斷裂時裂紋發源地，大大降低使用壽命。現行工藝模鍛時，連接環頂部有時填充不滿，造成該處承載面積減小。
刮板機連接環全纖維鍛造工藝：對于受力復雜的礦用連接環應盡量使其流線分布負荷其輪廓外形，以利于提高起疲勞壽命，因此設計采用不切斷纖維的滾擠—彎曲工藝，稱為全纖維鍛造工藝。刮板機連接環工藝流程為：下料—拔長—開式滾擠—模鍛—切邊—彎曲—鉆孔。采用全纖維鍛造工藝其優點在于：
1、刮板機連接環鍛造時不切斷纖維，纖維分布與連接環輪廓一致，分布合理，有利于疲勞壽命提高。
2、刮板機連接環由于采用彎曲成形、鍛件的分模處于連接環旁側，這樣切邊刀痕位于起旁側，減少了切痕成為裂紋發源地的可能性。
3、刮板機連接環材料利用率有較大的提高，由現行工藝的70%提高到78%，而且飛邊薄、均勻、切痕小，提高了連接環表面質量。
4、刮板機連接環由于采用長鍛件最后彎曲而成連接環，可避免連接環頂部填不滿的現象。
5、刮板機連接環連接環兩側耳板為平面，而現行鍛造工藝由于存在模鍛斜度，使用時螺栓不容易擰緊，螺栓松動，耳板張開，增加鏈接環的附加彎矩。采用全纖維鍛造工藝則可大大減少螺栓松動現象。
由于刮板機連接環材料是20MnVB鋼，工藝性能良好，性狀簡單為對稱彎曲形，且大批量生產，為操作方便，簡化模具制造，提高生產效率，故采用分開式擺動模具結構彎曲模。
模具主要由沖頭和張開式凹模外側輪廓以鍛件分模面為準，內側凹槽尺寸則以刮板機連接環相應部位尺寸為準，并增加3mm間隙，凹模擺動角在30度—40度之間均合適，為此設計35度，彎曲工步分為兩步：a自由彎曲；b校正彎曲。

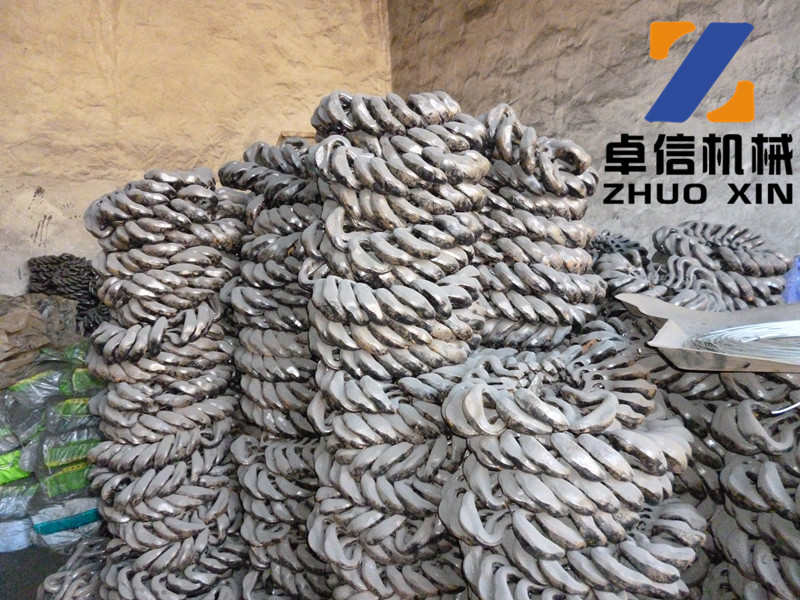

刮板機連接環
煤礦連接環
連接環刮板，30T刮板，鏈條，煤礦連接環，馬蹄環、開口環礦用高強度圓環鏈規格d*p 成品鏈環直邊r 節距p 質量等級14*50 14±0.4 50±0.5 B18*64 18±0.5 64±0.6 B礦用開口式連接環規格尺寸 危險斷面直徑 節距 外寬 孔徑 內寬14*50 16±0.5 50±0.5 81 17±0.5 16±218*64 20±0.5 64±0.6 103 21±0.5 21±240T刮板，30T刮板，鏈條，連接環，馬蹄環、開口環，各種刮板機配件。
煤礦連接環適用于煤礦井下雙鏈刮板輸送機及轉載機，是與礦用高強度圓環鏈，刮板相連接使用的連接環。此產品執行 MT/T71-1997C級標準供應制造，主要規格型號有M14×50、M18×64、M22×86等，歡迎訂購。礦用開采、運輸、裝倒設備齊全。大型設備品種完善。部分特殊型號可訂做濟寧卓信機械設備有限公司專業供應刮板機以及配件 分鏈器，機頭架，機尾架，中部槽，過度槽等，減速機系列 ，齒輪系列 ，鏈輪系列 ，滾筒系列 ，對輪系列及其他配件，刮板，刮板機連接環，136鏈輪，煤礦連接環，刮板機圓環鏈，連接環， 3380半滾筒，2533機尾滾筒，機尾軸，軸圓弧齒輪，圓弧散齒輪，二軸斜齒輪，三軸正齒輪，四軸，斜齒輪，正齒輪，箱體，架體，護住板。

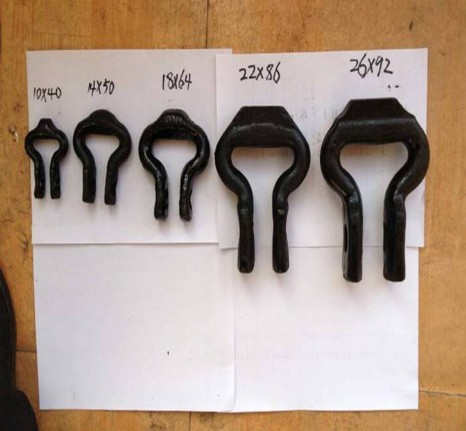

尺寸性能
規 格 |
危險斷面直徑 |
節距 |
外寬 |
孔徑 |
內寬 |
靜拉伸試驗 |
| 初始負荷 |
試驗負荷 |
伸長率 |
最小破斷負荷 |
| B級（KN) |
C級(KN) |
B級（KN） |
C級（KN） |
| 10×40 |
12 ±0.5 |
40 ±0.5 |
62 |
13±0.50 |
12+20 |
4 |
|
92 |
≤2 |
|
114 |
| 14×50 |
16 ±0.5 |
50 ±0.5 |
81 |
17±0.50 |
16+20 |
8 |
136 |
180 |
170 |
225 |
| 18×64 |
20 ±0.5 |
64 ±0.5 |
103 |
21±0.50 |
21+20 |
13 |
232 |
300 |
290 |
370 |
| 22×86 |
23 ±0.5 |
86 ±0.5 |
134 |
25±0.50 |
24.5+20 |
19 |
|
415 |
|
550 |
| 26×92 |
27 ±0.5 |
92 ±0.5 |
148 |
28±0.50 |
28.5+20 |
26 |
|
575 |
|
765 |
濟寧市卓信機械設備有限公司所生產銷售的開口式連接環、煤礦連接環、刮板機連接環、40T連接環等均通過了國家和行業的相關質量體系認證，我們一直秉承“顧客至上，銳意進取”的經營理念，堅持為廣大客戶提供優質的服務。歡迎廣大新老客戶惠顧！我們以用戶為上帝，竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量，一流的信譽，一流的售后服務，滿足客戶的需求是我們的義務。
濟寧市卓信機械設備有限公司秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
因產品批次不同，圖片價格僅供參考，下單請聯系銷售經理：15163766288
類型：系列鋸齒環、弧齒環、梯齒環
開口式連接環用途：礦用圓環鏈之間相連接用。使用時即可水平安裝，又能垂直安裝。
規格：18×64、22×86、24×86、26×92、30×108、34×126
礦用鋸齒環鏈接環特點
鋸齒環鏈接環適用于礦用高強度圓環鏈之間連接的鏈環,鋸齒式接鏈環即可以水平安裝又能垂直安裝.此產品齒形設計獨特,齒形配合精確,拆裝方便.
用于煤礦井下邊雙鏈刮板輸送機和刨煤機，與礦用高強度圓環鏈、刮板連接使用。礦用圓環鏈用開口式連接環.使用時即可水平安裝，又能垂直安裝，適用各種機型刮板輸送機。
30T開口式連接環 SGB420/30T刮板機連接環
Φ14×50馬蹄扣30T刮板連接環 30T馬蹄環
Φ14*50連接環/馬蹄環/馬蹄扣/牛鼻子
Φ30T連接環 30T刮板機連接環Φ14*50連接環
Φ14*50連接環 用料上乘 性能可靠Φ30T連接環
Φ30T連接環Φ14*50接鏈環/馬蹄環/馬蹄扣/牛鼻子
Φ30T連接環14*50開口連接環質量** 信譽可靠
開口式連接環適用于礦用高強度圓環鏈之間連接的鏈環,鋸齒式接鏈環即可以水平安裝又能垂直安裝.優勢在于此產品齒形設計獨特,齒形配合**。
本公司主要生產各種鏈條，開口式連接環,鋸齒式連接環，梯齒式接鏈環，礦車三環鏈，礦用高強度圓環鏈條，礦用開口式連接環，提升機用鉤環系列產品。
連接環也稱卸扣，是機械工程中常用的連接器材。工程上常見的卸扣有歐式大弓形卸扣、歐式大DEE卸扣、圓頭卸扣、方頭卸扣、D形卸扣等多種形式。在搶救作業中，卸扣通常稱作連接環，是鋼絲繩之間、鋼絲繩與車體之間、鋼絲繩與滑輪之間、剛性牽引架與車體之間的必要連接器材。按用途不同，連接環的形式也不同，常用的有D形連接環、雙D形連接環、連接套等。另外連接環也指釣具的一個部件，是連接腦線與主線的一種很小的金屬環。
連接環規格：
鋸齒環用來連接垂直面或水平面的礦用圓環鏈，是煤礦井下滾筒式采煤機、刨煤機、轉載機、刮板輸送機的牽引鏈條相互連接的關鍵的元件。
礦用扁平接鏈環按連接形式不一樣，有鋸齒環,梯齒環,弧齒環,礦用規格一般有：18×64、22×86、26×92、30×108、34×126
18*64型開口式連接環，也叫馬蹄環，用途：礦用圓環鏈之間相連接用。使用時即可水平安裝，又能垂直安裝，適用于綜采刮板輸送機，適用于630、730等型刮板輸送機，用于連接刮板和鏈條。
適用于煤礦井下邊雙刮板輸送機和轉 載機，與礦用高強度圓環鏈條、刮板相連接使用的連接環。
礦用開口連接環是廣泛用于煤礦和其它用途圓環鏈的連接，具有破斷拉力大的特點。新穎獨特的設計，使外形尺寸與圓環鏈相同，使用中不受安裝方向和場合的限制。各種型式的接鏈環開口式連接環都具有防松裝置，結合牢固、拆裝方便
。連接環材質為材質一般為25MnV或者23MnNiMoCr54材質，連接環在運行中有很重要的作用。
材 料：含有Cr,Ni,Mo的優質合金
高性能材質和高精度的加工設備，保證了接鏈環的尺寸精度和機械性能完全符合 MT/T99 一 1997 標準的要求，疲勞試驗最少 40000 次。
該產品適用于煤礦井下雙鏈刮板輸送機及轉載機，是與礦用高強度圓環鏈，刮板相連接使用的連接環。此產品執行 MT/T71-1997C級標準供應制造，主要規格型號有M14×50、M18×64、M22×86等。
40T（18*64）連接環，適用于煤礦井下用SGB420/30T、SGB620/40T、SGB630/150C刮板機，規格為18×64型的聯接環。
30T連接環，適用于煤礦井下用SGB420/30、SGD320/17B型刮板輸送機。
18×64型開口式連接環，也叫馬蹄環，用途：礦用圓環鏈之間相連接用。使用時即可水平安裝，又能垂直安裝，適用于綜采刮板輸送機，適用于630、730等型刮板輸送機，用于連接刮板和鏈條。18×64、22×86、26×92、30×108
、34×126.
40T連接環為方便客戶的購買與咨詢，公司在陜西銅川榆林，山西呂梁陽泉，貴州六盤水貴陽，湖北武漢，四川重慶成都，湖南婁底，安徽銅陵合肥，甘肅白銀蘭州，寧夏銀川，內蒙古，遼寧阜新，廣西，西藏，黑龍江等地區設立銷售及服務站點，計劃在未來幾年，基本實現全面覆蓋。
開口式連接環的規格執行 《礦用圓環鏈用開口式連接環檢驗規范(MT/T 415-1995)》標準，該標準適用于MT 71所規定的連接環的檢驗，由煤礦專用設備標準化技術委員會刮板輸送機分會歸口。礦用圓環鏈用開口式連接環主要規格型號有M14×50、M18×64、M22×86等。
該產品適用于煤礦井下雙鏈刮板輸送機及轉載機，是與礦用高強度圓環鏈，刮板相連接使用的連接環。此產品執行 MT/T71-1997C級標準供應制造，主要規格型號有M14×50、M18×64、M22×86等。
 |
|
| |
