自鉆式中空注漿錨桿

◆ 產品概述

自鉆式中空注漿錨桿本身兼作鉆桿和注漿管。注漿前可作吹塵管，既排除鑿巖形成的粉塵，中空注漿錨桿注漿時漿液通過中空錨桿從鉆頭噴出，填空錨桿周圍的鉆孔和地層裂隙， 使中空注漿錨桿與周圍土質凝固成一體，形成鋼管水泥柱，起到加固的作用。鉆頭的大小可控制鉆孔的大小，一般鉆孔的尺寸約為錨桿直徑的2到3倍。它是集鉆孔、注漿、 錨固等多功能的新型高科技支護產品。中空注漿錨桿桿體長短靈活，具有加接延長的特性，不僅適用于鐵路、隧道、礦山、水利樞紐、堤壩、橋基、江海湖河邊、高層建筑基礎及 建筑物加固等工程；中空注漿錨桿更適用于地基下沉、塌孔、裂縫、坍塌、滑坡等地質災害的治理。同時在狹窄的環境內施工極為方便，成功地解決了不良地質需要加固的技術難 題，起到了其它錨固材料無法替代的效果。

◆ 中空注漿錨桿關鍵技術

① 鉆進：采用臺車或手持式鑿巖機將安裝好鉆頭的錨桿鉆進至設計深度。(錨桿如需加長，可用聯接套進行聯接，然后通過鉆機鉆進)
② 卸下鉆機，安裝止?jié){塞，將基安裝在錨孔內離孔口25cm處。特殊情況如注漿壓力較大或圍巖太破碎，也可用錨固濟封孔。
③ 通過快速注漿接頭將錨桿尾端與注漿機相連。(錨桿專用注漿機)
④ 開動機器注漿，待注漿飽滿且壓力達到設計值時停機。注漿壓力根據設計參數和注漿機性能確定。(灰砂比參考值：1 ：0～1，水灰比參考值：0.45～0.5 ：1)
⑤ 根據設計需要，安裝墊板和螺母。

◆ 創新之處

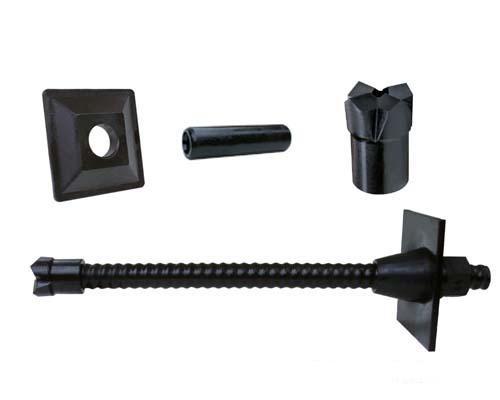

中空注漿錨桿產品組成

　　中空錨桿體、錨頭、止?jié){塞、墊板、螺母連接套（可選用）

　　1、中空錨桿體錨桿體采用中空設計，桿體中孔作為鉆進高壓風水通道和注漿通道，與實心桿體相比，中空桿設計可獲得更好的鋼度和抗剪強度。錨桿體外表面為全長標準大螺距螺紋結構，螺紋結構便于錨桿的切割和接長，與光滑桿體相比增加了錨桿體與注漿材料的粘接面積，從而提高了錨固力。由于各配件的作用，桿體的居中性很好，砂漿可以將錨桿體全長包裹，避免了銹蝕的危險，達到長期支護的目的。

　　2、錨頭：錨頭采用鋼質或塑料錨頭，不僅能固定和居中錨桿體部件而且能在巖石錨孔中產生一定的錨固力。

　　3、止?jié){塞：止?jié){塞由橡塑材料制成，考慮了注漿排氣，有一定的密封作用，便于實現有壓注漿，增加注漿材料的飽滿度和密實度。止?jié){塞有對中支架的作用。

　　4、墊板采用熱軋成型墊板，有一定彈性，便于應力傳遞。墊板可提供7度的可調角度，便于密貼巖石表面。

　　5、螺母采用半球形或六角螺母，可通過螺母對桿體施加主動應力。

中空注漿錨桿產品特點

　　1、中空設計，方便注漿。

　　2、注漿飽滿，方便使用壓力注漿。

　　3、桿體居中性良好，砂漿可以將整個桿體包裹，耐腐蝕性好。

　　4、自身帶有螺紋，方便安裝墊板、螺母。

　　5、結合配套的錨桿專用注漿泵和注漿工藝，是目前國內唯一徹底解決了傳統錨固支護諸多問題的錨固體系。

中空注漿錨桿產品應用范圍

中空注漿錨桿適用于地質條件中等，良好的圍巖永久性支護以及公路、鐵路、隧道的超前支護、邊坡支護、基坑支護等工程，通過中空注漿錨桿的壓力注漿，可達到固結破碎巖體，改良巖體，隔斷地下水及桿體防腐,從而達到良好的支護目的。

中空注漿錨桿多用于相對穩定完整的巖層，樹脂、工程膠水、速凝水泥等錨固劑自錨桿中心注入，比普通錨桿錨固質量更好。由于自進式中空注漿錨桿的出現，松散巖土條件下的地層也可以使用中空注漿錨桿。

中空注漿錨桿控制及檢驗

1、錨桿安裝允許偏差應符合下列規定

1)錨桿孔的孔徑應符合設計要求。

2)錨桿孔的深度應大于錨桿長度的250px。

3)錨桿孔距允許偏差為±375px。

4)錨桿插入長度不得小于設計長度的95%。

2、錨桿孔的方向應符合設計要求

中空注漿錨桿墊板應與基面密貼，錨桿應平直、無損傷，表面無裂紋、油污、顆粒狀或片狀銹蝕。

3、中空注漿錨桿質量控制

必須進行崗前培訓。讓操作者了解注意施作程序及標準。開工前必須認真進行交底。必須繪制錨桿布置圖，嚴格控制其位置。控制砂漿的水灰比。控制注漿壓力和進漿量。

中空注漿錨桿安全和措施

1、施工期間，應對支護的工作狀態進行定期和不定期檢查。在不良地質地段?應由專人每班檢查。

2、暫停施工時，應將支護直抵開挖面。

3、錨桿簡易臺架應安置應穩妥。

4、作業中如發生風、水、輸料管路堵塞或爆裂時，必須依次停止風、水、料的輸送。

5、對錨桿支護體系的監控量測中發現支護體系變形、開裂等險情時，應采取補救措施。當險情危急時，應將人員撤出危險區。

6、若已錨地段有較大變形或錨桿失效，立即在該地段增設加強錨桿，長度不小于原錨桿長度1.5倍。

中空注漿錨桿注意事項

1、注漿工人必須帶防護工具。

2、認真檢查機具設備及線路?避免漏電傷人。

3、機械司機嚴格按操作規程操作。

4、注漿工人與注漿泵司機必須協調好。

5、注漿完畢必須先關閉閥門，再關注漿器。

6、注漿口不允許對人

近幾年來，使從事地下工程研究工作的人們認識到，組合式中空錨桿不僅對堅硬巖石有效，而且對砂土地層也有效。用錨桿支護，能及時、可靠、主動加固圍巖。特別是在軟弱巖層，由于巖體在隧道開挖后變形，產生地壓力，引起巖體破裂、松動，若不及時進行加固支護，可能導致圍巖的嚴重變形，出現坍塌等不利安全的嚴重后果。

在隧洞施工實踐中，國內外采用的錨桿種類很多。按桿材分有：木錨桿、竹錨桿、金屬錨桿、玻璃纖維錨桿、樹脂錨桿、塑料錨桿等。根據工程性質的要求分有一次(永久)性錨桿、可重復使用的(臨時性)錨桿。按支護的作用分有：局部錨桿和系統錨桿。還有根據特殊需要設置既施加預應力又進行灌漿的混合錨桿。按錨固方式分有：集中錨固錨桿和全長錨固錨桿。按錨固機理分有：機械錨固錨桿、膠結錨固錨桿、摩擦錨固錨桿等。

山東卓信機械設備公司一直以四點售后承諾贏得顧客光顧。

一、中空注漿錨桿質量承諾：

1、中空注漿錨桿的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

二、中空注漿錨桿價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。

三、交貨期承諾：

1、中空注漿錨桿交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

①技術保養維修手冊

②安裝總圖

③外購件說明書及制造廠家

④提供易損件、備件清單，并附送一定量的備件

四、中空注漿錨桿售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、

2、產品交貨時，我公司向用戶提供下列文件；

3、服務目標：服務質量贏得用戶滿意

4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，軌距拉桿保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
