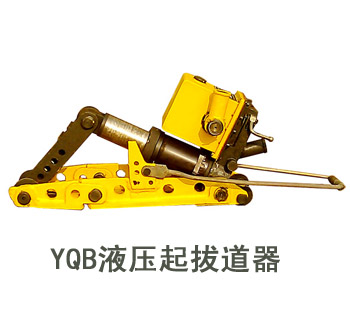

YQB-150型液壓起拔道器是適用于鐵道線路日常保養和維修的專用工具，具有起道拔道兩種功能。YQB-150型液壓起拔道器的結構簡單，操作方便，效率高，不侵入界限，使用安全可靠，是鐵路作業的理想工具。

技術參數

1.最大起道力           145KN        6.額定油壓        48mpa

2.最大拔道力           145KN        7.手柄操作力      260N

3.最大起道量           125mm        8.外形尺寸    550×180×240mm

4.最大拔道量           80mm         9.凈重             24Kg

5.油泵往復一次行程     8mm

YQB-150型液壓起拔道器工作原理

YQB-150型液壓起拔道器由油缸，油缸座，油箱，柱塞泵，支架，底座及搬把等組成。底座，支架及油缸座有銷軸鉸接而成平面四連桿機構。油缸座上設有安全閥和回油閥等機構。搬動操縱桿使柱塞泵里產生的高壓油進入油缸，推動活塞伸出，在活塞推力的作用下，油缸及支架繞底座上的銷軸同時向上旋轉，在起道輪的鉸接處產生垂直向上的推力，同時在支架的頂塊上產生水平方向的推力，從而達到起道和拔道的目的。

YQB-150型液壓起拔道器使用方法

1.將底座插入軌底，使起道輪頂住軌底，關閉回油閥，搖動搬桿，使活塞伸出，即可進行起道；當支架上的頂塊卡在軌底側面，關閉回油閥，搖動搬桿，使活塞伸出，在其水平位移上即可拔道。起拔道完成后，打開回油閥，使液壓系統卸荷即可下道。

2.本機使用工作機油為40#機油，氣溫較低時，用20#機油。注入的工作油要經過濾清潔，不工作時注意不要碰撞，不要倒置，以免受損及泄?jié)B油，要定期更換機油，定期進行檢修，以保證機具的使用壽命。

3.本機易損件（主要是密封件）要定期更換。

YQB-150型液壓起拔道器操作規程

1、操作人員經段培訓考試合格熟悉本機性能后，方能操作液壓起撥道器上道作業。

2、作業前要檢查起撥道器油箱內是否有足夠油量(以活塞的最大行程為準)，檢查有無泄漏現象，然后空載運行幾次，檢查油缸內是否混有空氣，如有空氣要進行排氣，然后將油缸降至最低位置，檢查各止回閥是否有泄漏現象，檢查各緊固件是否有松動，擰緊回油閥，關閉回油通道。

3、 作業時可在道床上選好方位，一手提起機具，一手拿著已插入助力孔中的加力手柄，順勢將起撥道器送入軌底，緊靠限位塊，擺正其安裝位置然后放下提把,把手柄插入搖把孔中，搖動手柄升起起道輪及頂臂進行作業。

4、安裝起撥道器時，應盡量使底板水平放置，使其與道碴有良好的接觸，以便更好提高起撥道器的機械效能。

5、作業時要特別注意，起撥道器安裝好后，須立即將提把向后放平，手壓泵一旦停止工作，則將手柄從搖把孔中撥出，避免手柄侵限，造成人為事故。

6、進行撥道作業時，一般使用三臺起撥道器，呈品字型放置軌下（最少也必須兩臺，上下兩股軌下對應放置）。三臺或兩臺使用時，操作人員都應注意動作同步，防止單臺受力,禁止用一臺起撥道器進行撥道，防止鋼軌造成硬彎。

7、起撥道器在內、外軌安裝作業均不侵入限界，但為了安全，最好在線路外則作業。當作業中突然發現來車時，必須立即擰開回油閥，將機具取下道，下道后要放平穩不得侵入限界。若遇緊急情況來不及取下道時，必須立即擰開回油閥，放下提手，拿出手柄，以保證行車安全。

8、 YQB-150型液壓起拔道器保養：

（1）日常保養每班后進行，具體內容如下：①擦凈灰塵、油污；②擰緊各部螺栓；③消除漏油；④加入的液壓油應保持潔凈，不得有污物、水份混入。

（2）定期保養，每三個月一次，除日常保養內容外，要更換液壓油，并清洗油箱。

YQB-150液壓起撥道器是礦業上為道路服務的一種必備理想工具，適用于路軌的換位作業，適用于43㎏/m～75㎏/m鋼軌線路起道、撥道作業，即能抬高又能調整軌道水平作業。YQB-150液壓起撥道器具有工作效率高，操作簡單、輕便，減輕體力勞動，安全可靠、適用范圍廣等特點。

YQB-150液壓起撥道器是鐵路線路大、中修及道床維護的起道、撥道專用設備，適用于43㎏/m～75㎏/m鋼軌線路起道、撥道作業，即能抬高又能調整軌道水平作業。YQB-150液壓起撥道器具有工作效率高，操作簡單、輕便，減輕體力勞動，安全可靠、適用范圍廣等特點，我單位生產的新型液壓起道機把原來老式起道的液壓系統由最底層移到了最上面，徹底解決了老式起道機因負載加大而陷入地面無法操做的弊端�！�

YQB-150液壓起撥道器整機主要由液壓傳動部分和杠桿部分組成。YQB-150液壓起撥道器采用手動作業，不需其它動力消耗，YQB-150液壓起撥道器主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。YQB-150液壓起撥道器杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。YQB-150液壓起撥道器升降液壓傳動部YQB-150液壓起撥道器分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。

1、YQB-150液壓起撥道器用途適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。

2、工作原理本機是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。

3、齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。

液壓起道機采用手動作業，不需其它動力消耗，主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。

杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。

升降液壓傳動部分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。

YQB-150液壓起撥道器使用說明

1、放松液壓部分通氣閥，打開回油閥，在頂柱或側鉤處適度施壓，使其降到最低位置，然后關閉升降回油閥備用。

2、將起道機側鉤橫向插入需要起道的位置，并將頂柱垂直于地面，將操縱桿插入撳手孔內，緩慢撳動操縱桿，使柱塞泵芯作往復運動，側鉤將帶動路軌向上運動達到起道目的，在被起路軌下墊上適當?shù)哪緣K，緩慢打開回油閥，讓路軌下到木塊上，適度給機器頂柱或側鉤向下旋壓，讓機器復位，關閉回油閥，旋緊通氣閥，卸去起道機。

YQB-150液壓起撥道器機器保養

1、為了確保機器在每次使用時靈活可靠，必須對機器進行有效的保養和周期檢查。

2、必須保證機器滑動部分和裸露活動元件不銹蝕，用完必須上好機油，如使用間隔期較長，則必須上防銹油，不要將機器摔、磕、碰傷，以保證機器活動精度。

3、要求每季一次對機器的活動部件及油量進行周期檢查。

4、在更換或補充液壓油時，應選用粘度為18-38厘斯（油溫50℃時）規格的，其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。

5、當需要檢修時，應用汽油或柴油清潔油路及主要零部件，并注意不得損壞零部件。

YQB-150液壓起撥道器組成特點

整機主要由液壓傳動部分和杠桿部分組成。

YQB-150液壓起撥道器主要結構特點：該機采用手動作業，不需其它動力消耗，主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。

杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。

升降液壓傳動部分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。

YQB-150液壓起撥道器使用說明

1、放松液壓部分通氣閥，打開回油閥，在頂柱或側鉤處適度施壓，使其降到最低位置，然后關閉升降回油閥備用。

2、將起道機側鉤橫向插入需要起道的位置，并將頂柱垂直于地面，將操縱桿插入撳手孔內，緩慢撳動操縱桿，使柱塞泵芯作往復運動，側鉤將帶動路軌向上運動達到起道目的，在被起路軌下墊上適當?shù)哪緣K，緩慢打開回油閥，讓路軌下到木塊上，適度給機器頂柱或側鉤向下旋壓，讓機器復位，關閉回油閥，旋緊通氣閥，卸去起道機。

YQB-150液壓起撥道器機器保養

1、為了確保機器在每次使用時靈活可靠，必須對機器進行有效的保養和周期檢查。

2、必須保證機器滑動部分和裸露活動元件不銹蝕，用完必須上好機油，如使用間隔期較長，則必須上防銹油，不要將機器摔、磕、碰傷，以保證機器活動精度。

3、要求每季一次對機器的活動部件及油量進行周期檢查。

4、在更換或補充液壓油時，應選用粘度為18-38厘斯（油溫50℃時）規格的，其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。

5、當需要檢修時，應用汽油或柴油清潔油路及主要零部件，并注意不得損壞零部件。
