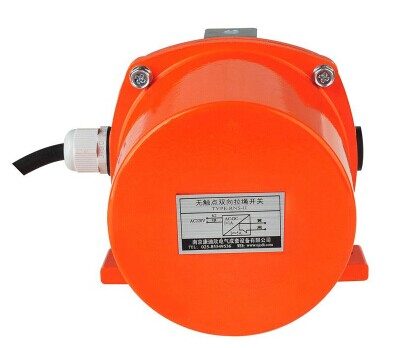

限位傳感器HQ85P/ELS拉線開關

限位傳感器HQ85P/ELS拉線開關開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

限位傳感器HQ85P/ELS拉線開關拉繩開關

拉繩開關（Cle Pl Switch）俗稱&lquo;緊急停機開關&rquo;。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。

拉繩開關用于皮帶機的緊急停機，鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米，兩開關之間的距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了位置，觸動微動開關并鎖定直到人工手動復位。

限位傳感器HQ85P/ELS拉線開關技術指標

接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°

限位傳感器HQ85P/ELS拉線開關主要組成部分：

雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

限位傳感器HQ85P/ELS拉線開關注意事項

1、先切斷總電源，接著要用WAN能表測出火線，開關一定是要裝在火線的一端。

2、將火線在適合的地方剪斷，就有兩個接頭了，拉線開關也有兩個接頭 。

3、將火線的兩個接頭削皮露出金屬絲，分別任意接到開關的兩個接頭上。

4、在連接好的接頭將過長的金屬絲剪掉，以防兩條金屬絲碰撞短路。

5、旋開拉線開關的蓋子，可以看見那里有一個金屬轉軸，它的一端是有洞的。

6、拉線開關的塑料外殼側面也有一個洞，先將拉線穿過塑料外殼洞口將拉線引入拉線開關內，再將引入的拉線一端引入轉軸，打結，將打結后過長的拉線修短，就可以了。

7、*后旋好拉線開關的蓋子，防止觸電。

結構特點:本機采用鋁合金精密壓鑄亮體，強度高，重量輕；外殼防護等級達IP67，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。

限位傳感器HQ85P/ELS拉線開關

安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點

限位傳感器HQ85P/ELS拉線開關

技術參數

1． 使用環境條件

a.環境溫度：-30℃~70℃

b.相對濕度不大于85%

限位傳感器HQ85P/ELS拉線開關結構特點

1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。

2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。

3． 本產品動作靈敏、穩定性高、性能可靠。

限位傳感器HQ85P/ELS拉線開關

雙向拉繩開關

電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A

適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

雙向拉繩開關礦用輸送機專用配套產品

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點

限位傳感器HQ85P/ELS拉線開關

工作原理

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

限位傳感器HQ85P/ELS拉線開關

安裝調整

本產品一般安裝在膠帶運輸機沿線兩線機架上。

1． 將拉繩開關固定在支架上。

2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。

3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

限位傳感器HQ85P/ELS拉線開關

注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

限位傳感器HQ85P/ELS拉線開關

適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

不銹鋼抗干擾雙向拉繩開關

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。

限位傳感器HQ85P/ELS拉線開關

產品特點

1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。

4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

5、結構件設計緊湊。

6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

8、手動杠桿復位。

結構堅固，抗震性強，

耐抗腐蝕，標準包裝，

質保一年。

雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，

不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。

雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。

它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。

并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。

我公司生產的AMT-K212LJ雙向拉繩開關，BFK-LC302 雙向拉繩開關[急停拉線開關，BH-PW-LSKG JB-T帶LE燈雙向拉繩開關，BKLT-6100防爆雙向拉繩開關，BLKT2-1自動拉繩開關 BLKT2-2手動拉繩開關，BSFLS型防爆雙向拉繩開關，BX5800B雙向拉繩開關 手動復位拉繩開關，BXYXL-II防爆雙向拉繩開關，CPS-2雙向拉繩開關，EBPC-20雙向拉繩開關，ELAW-31W雙向拉繩開關，ELAW-61P拉繩開關 ELAP-20皮帶跑偏開關，EXKLT2-2防爆雙向拉繩開關，EXKLT2-I、EXKLT2-II防爆雙向拉繩開關，EXKLT2-W防爆拉繩開關，F(xiàn)JK-W150磁感應開關，F(xiàn)KB-II防爆雙向拉繩開關，F(xiàn)KLT2-II拉繩開關、雙向拉繩開關，F(xiàn)KLT2拉繩開關 皮帶拉繩開關，F(xiàn)LK-1-3A-380急停按鈕手動雙向拉繩開關，F(xiàn)LT2-II KC-S-D帶指示燈雙向拉繩開關光顯拉線開關，KLSF-1緊急按鈕雙向拉繩開關，KLT2-1、KLT2-11粉塵防爆雙向拉繩開關，KLT2-I、KLT2-II雙向拉繩開關，KLT2-S2拉繩開關，KSLFKT1-1拉線開關，LE指示燈BGX-K2LE拉繩開關、雙向拉繩開關，LK2-15B-H雙向拉繩開關,LK-11皮帶拉繩開關,LK-IS雙向拉繩開關,LLJZS75-02WV拉線開關，事故開關,LLP1-S防爆雙向拉繩開關,LLP6A-L雙向拉繩開關,LSF-1、LSF-2不銹鋼拉繩開關,LS-I、 LS-II拉繩開關,LSKG-I、LSKG-Ⅱ雙向拉繩開關,LSKT2-2防爆雙向拉繩開關,LXA-01GKH-T1-A不銹鋼材質拉繩開關,LXA-01GKH-T2-C不銹鋼雙向拉繩開關,WZHB-GKXJ-20雙向拉繩開關,XLLS-J-I雙向拉繩開關,XT-A-F2GH雙向拉繩開關 急停開關,XTKS-20雙向拉繩開關 拉繩式急停開關,YFBLKT2-I、YFBLKT2-II 雙向拉繩開關,YHL-11耐腐蝕雙向拉繩開關,本安型HRLS-S雙向拉繩開關,不銹鋼拉繩開關XT-PLS-405,不銹鋼拉繩開關HQLX-1736GKKT1,不銹鋼雙向拉繩開關HQLA-R0320ZMLY,不銹鋼HQL52996MPC304雙向拉繩開關,不銹鋼拉繩開關HQLX-1736GKKT1,不銹鋼拉線開關，拉繩開關HQLS-LXB316,不銹鋼雙向拉繩開關HQLA-R0320ZMLY,不銹鋼雙向拉繩開關SBNPB-T2 IP67,抗干擾性強LXA-01GKH-T2-G雙向平衡拉繩開關,拉繩開關JSBKLS-II 10年技術拉繩開關,耐腐蝕NTZH-9SXL11BF雙向拉繩開關,耐高溫LXA-34T2KK雙向拉繩開關等各種電器產品，規格型號齊全

產品質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品價格承諾：

1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。

產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！



接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°
