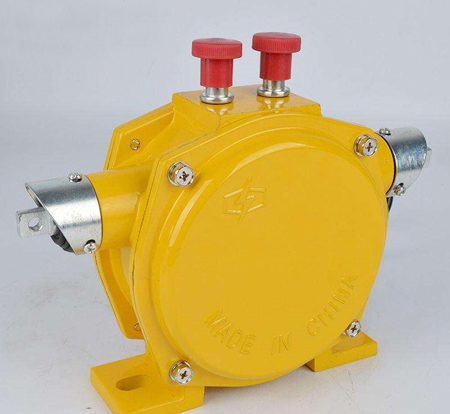

雙向拉繩開關HS-Z112

雙向拉繩開關HS-Z112 ，本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。

本系列雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

雙向拉繩開關HS-Z112技術指標

接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°

雙向拉繩開關HS-Z112

結構特點:本機采用鋁合金精密壓鑄亮體，強度高，重量輕；外殼防護等級達IP67，可以惡劣壞境中長期工作；機內采用進口原件，觸電容量大，動作靈敏，可靠。

雙向拉繩開關HS-Z112

安裝與接線

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點

雙向拉繩開關HS-Z112

技術參數

1． 使用環境條件

a.環境溫度：-30℃~70℃

b.相對濕度不大于85%

雙向拉繩開關HS-Z112結構特點

1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。

2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。

3． 本產品動作靈敏、穩定性高、性能可靠。

雙向拉繩開關HS-Z112

雙向拉繩開關

電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A

適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

雙向拉繩開關礦用輸送機專用配套產品

本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點

雙向拉繩開關HS-Z112

工作原理

當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

雙向拉繩開關HS-Z112

安裝調整

本產品一般安裝在膠帶運輸機沿線兩線機架上。

1． 將拉繩開關固定在支架上。

2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。

3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。

雙向拉繩開關HS-Z112

注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

雙向拉繩開關HS-Z112

適用范圍

拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

不銹鋼抗干擾雙向拉繩開關

廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。

雙向拉繩開關HS-Z112

產品特點

1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。

4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

5、結構件設計緊湊。

6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

8、手動杠桿復位。

結構堅固，抗震性強，

耐抗腐蝕，標準包裝，

質保一年。

雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，

不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。

雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。

它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。

并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。

雙向拉繩開關HS-Z112 設備描述：

拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端：

通用的安裝設計使拉線開關即可安裝于輸送機縱梁頂部也可安裝在其兩側；

堅固的鑄鋁外殼，防護等級為IP65，特殊的環境選擇特殊的表面處理：

整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關，結構件設計緊湊；

可提供的附件，包括覆塑鋼絲繩、繩夾及鋼絲繩托環。

拉繩開關設備工作原理：

雙向拉繩開關分Ⅰ型Ⅱ型兩種型號，Ⅰ型動作后自動復位。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，達到預防和控制設備及操作員的目

拉繩開關設備安裝與接線：

1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓或采用固定，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。

2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。

3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。

我公司生產的AMT-K212LJ雙向拉繩開關，BFK-LC302 雙向拉繩開關[急停拉線開關，BH-PW-LSKG JB-T帶LE燈雙向拉繩開關，BKLT-6100防爆雙向拉繩開關，BLKT2-1自動拉繩開關 BLKT2-2手動拉繩開關，BSFLS型防爆雙向拉繩開關，BX5800B雙向拉繩開關 手動復位拉繩開關，BXYXL-II防爆雙向拉繩開關，CPS-2雙向拉繩開關，EBPC-20雙向拉繩開關，ELAW-31W雙向拉繩開關，ELAW-61P拉繩開關 ELAP-20皮帶跑偏開關，EXKLT2-2防爆雙向拉繩開關，EXKLT2-I、EXKLT2-II防爆雙向拉繩開關，EXKLT2-W防爆拉繩開關，FJK-W150磁感應開關，FKB-II防爆雙向拉繩開關，FKLT2-II拉繩開關、雙向拉繩開關，FKLT2拉繩開關 皮帶拉繩開關，FLK-1-3A-380急停按鈕手動雙向拉繩開關，FLT2-II KC-S-D帶指示燈雙向拉繩開關光顯拉線開關，KLSF-1緊急按鈕雙向拉繩開關，KLT2-1、KLT2-11粉塵防爆雙向拉繩開關，KLT2-I、KLT2-II雙向拉繩開關，KLT2-S2拉繩開關，KSLFKT1-1拉線開關，LE指示燈BGX-K2LE拉繩開關、雙向拉繩開關，LK2-15B-H雙向拉繩開關,LK-11皮帶拉繩開關,LK-IS雙向拉繩開關,LLJZS75-02WV拉線開關，事故開關,LLP1-S防爆雙向拉繩開關,LLP6A-L雙向拉繩開關,LSF-1、LSF-2不銹鋼拉繩開關,LS-I、 LS-II拉繩開關,LSKG-I、LSKG-Ⅱ雙向拉繩開關,LSKT2-2防爆雙向拉繩開關,LXA-01GKH-T1-A不銹鋼材質拉繩開關,LXA-01GKH-T2-C不銹鋼雙向拉繩開關,WZHB-GKXJ-20雙向拉繩開關,XLLS-J-I雙向拉繩開關,XT-A-F2GH雙向拉繩開關 急停開關,XTKS-20雙向拉繩開關 拉繩式急停開關,YFBLKT2-I、YFBLKT2-II 雙向拉繩開關,YHL-11耐腐蝕雙向拉繩開關,本安型HRLS-S雙向拉繩開關,不銹鋼拉繩開關XT-PLS-405,不銹鋼拉繩開關HQLX-1736GKKT1,不銹鋼雙向拉繩開關HQLA-R0320ZMLY,不銹鋼HQL52996MPC304雙向拉繩開關,不銹鋼拉繩開關HQLX-1736GKKT1,不銹鋼拉線開關，拉繩開關HQLS-LXB316,不銹鋼雙向拉繩開關HQLA-R0320ZMLY,不銹鋼雙向拉繩開關SBNPB-T2 IP67,抗干擾性強LXA-01GKH-T2-G雙向平衡拉繩開關,拉繩開關JSBKLS-II 10年技術拉繩開關,耐腐蝕NTZH-9SXL11BF雙向拉繩開關,耐高溫LXA-34T2KK雙向拉繩開關等各種電器產品，規格型號齊全，價格合理，歡迎選購！

產品質量承諾：

1、產品的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

產品價格承諾：

1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。

產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！



接點容量：AC380V 3A  10A

絕緣電壓：AC1000V歷時1min

使用壽命：10萬次

接點形式：雙斷點（I常開I常閉）

環境溫度：-40-+60℃

相對溫度：不大于90

海拔高度：＜2000m

動作角度：15°極限角度75°

雙向拉繩開關HS-Z112
