XXLS-J-16卓信帶燈顯手動復位拉繩開關詳細介紹

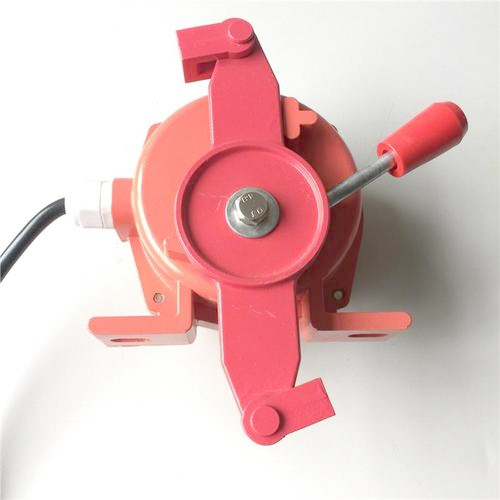

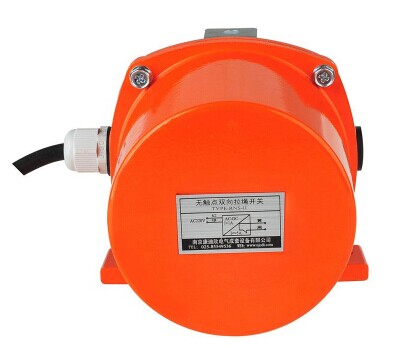

XXLS-J-16A帶燈顯手動復位拉繩開關
XXLS-J-16A拉繩開關|報價
XXLS-J-16A拉繩開關|圖片
拉繩開關型號：XXLS-J-16A、雙向拉繩開關、XXLS-J-16A、拉線開關、XXLS-J-16A、屋外型跑偏開關、
XXLS-J-16A、拉繩開關現貨、XXLS-J-16A、拉繩開關、XXLS-J-16A、拉繩開關、
XXLS-J-16A、不銹鋼拉繩開關、XXLS-J-16A含地址編碼器拉繩開關
供應XXLS-J-16A雙向拉繩開關，拉繩開關220/380V用于帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。
XXLS-J-16A卓信帶燈顯手動復位拉繩開關質量好，品質過硬，不需要經常維護，采用微動開關生產。外殼采用壓鑄鋁，結實牢固，重量輕，有防腐耐油防塵等特點。當設備出現故障及危害人身安全時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備安全。山東卓信提供低的、快的交貨、優的服務，***提供技術解決方案。歡迎訂購！！！
XXLS-J-16A帶燈顯手動復位拉繩開關技術參數：
工作電壓：24~380V a.環境溫度：-30℃~70℃
工作電壓 AC220V
動作角度 25° b.相對濕度不大于85%
觸點容量 AC220V 3A
極限角度 75°
接點形式 雙斷點1常開1常閉
使用壽命 10萬次 重 量 2.5Kg
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號，一常開，一常閉
環境溫度：-20℃~+60℃
環境濕度：＜90
防護等級：IP65
復位方式：自動復位/手動復位
響應時間：＜2mS
控制觸點容量：AC380V/2A-1
動作力：50&plun;10N
海拔高度：＜2000m
XXLS-J-16A帶燈顯手動復位拉繩開關安裝與接線
1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。
2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點
XXLS-J-16A帶燈顯手動復位拉繩開關
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.
XXLS-J-16A帶燈顯手動復位拉繩開關產品特點：
--拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。--通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。--堅固的鑄鋁外殼，為NEMA4，特殊的環境可選擇特殊的表面處理。--整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。--結構件設計緊湊。--醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。--提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。--手動杠桿復位。
適用范圍適用于以下設備的緊急或正常關機常規皮帶輸送機梭式輸送機裙邊式給料輸送機斗式提升機包裝生產線堆料／取料系統，起重機，挖掘機輪船裝卸系統水平給料機
結構特征與工作原理：
本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
XXLS-J-16A帶燈顯手動復位拉繩開關主要組成部分
雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使精密的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。
結構特點本機采用鋁合金精密壓鑄殼體、強度高、重量輕；外殼達,密封性好，防水、防塵，可在惡劣環境中工作；觸點容量大，動作靈敏、可靠。
我廠生產輸送機皮帶保護系列成套設備，售后服務好，質量有保障，交貨速度快，大量現貨。直接發貨的誠信商家。在電廠、水泥廠、煤礦、化工廠、碼頭得到廣泛的使用。兩級跑偏開關、跑偏控制器、雙向拉繩開關、拉線開關、拉繩控制器、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、溜槽堵料開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、礦用聲光報警器、井筒磁開關、聲光組合信號器等自動化工控電器。
