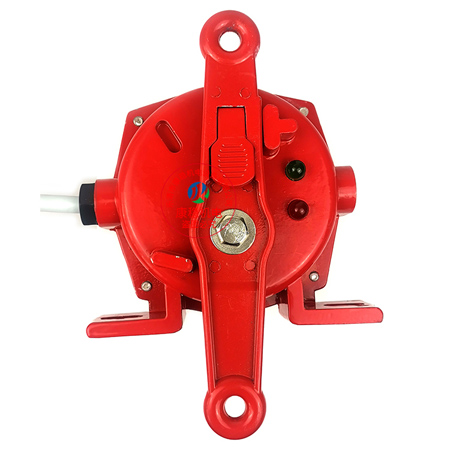

SFDL-Z、SFDL-S、雙向拉繩開關
KLT2-1、HFKLT2-1、SFDL-Z、SFDL-S、自動、手動、常開常閉、HFKLT2-I、HFKLT2-II、KLT2-II、XLLS-I、XLLS-II、雙向拉繩開關
SFDL-Z、SFDL-S、雙向拉繩開關 技術參數
1、環境溫度：-30℃~ 60℃ 濕度：不大于85%
2、觸點數量：一開一閉可根據客戶需要增加二開二閉容量：AC 380V/5A
3、復位方式：自動復位、手動復位
4、動作力：10Kg
5、極限角度：15° 可靠性：>106次
SFDL-Z、SFDL-S、雙向拉繩開關主要技術指標
型 號 SFDL—Z SFDL—S
觸點數量 常開1個 常閉1個 常開2個 常閉2個
觸點容量 ~380V 電流3A ~380V 電流3A
動作行程 20±2mm 20±2mm
極限行程 70±2mm 70±2mm
動 作 力 8－12±2Kg 8－12±2Kg
復位方式 自動復位 手動復位
使用壽命 10萬次 10萬次
絕緣電壓 AC2500V 試驗1分鐘 AC2500V 試驗1分鐘
SFDL-Z、SFDL-S、雙向拉繩開關工作原理：
本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，I型采用自動復位，II型采用手動復位。
SFDL-Z、SFDL-S、雙向拉繩開關安裝及接線
1、安裝：
根據簡圖，自制一安裝板，用M12×30的螺栓將開關固定在安裝板上，
然后把安裝板隨同本開關裝置固定在膠帶機兩側，其位置滿足以下要求：
（1）一般把開關安裝在輸送機機架上，使該裝置低于膠帶水平位置，以操作方便為宜：
（2）把拉繩（￠4mm覆塑鋼絲繩）分別系在開關轉臂拉環孔上，兩只開關間隔距離小于40m為宜，兩端拉繩要平行于膠帶機沿線布置，并在間隔3—4m左右處安裝吊環起支撐作用，以減少其撓度。
2、接線：
（1）I型拉繩開關接線說明
把后蓋打開，可見開關接線栓。如有引出電纜，用戶就不必打開后蓋，可直接和開關的引出電纜線相接，接線時，可用萬用表檢驗出常開、常閉觸點，以防錯誤，接好后用防水膠帶絕緣并套好絕緣護套。
（2）II型拉繩開關接線與I型相同。
五、注意事項：
1、接線聯接可靠，絕緣密封。
2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。
六、用途
雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
DLS-I、DLS-II、DPLS-I、DPLS-II、HFKLT2-2、KLT2-2、YHLS-L、FKLT2-Z、FKLT2-Y、雙向拉繩開關

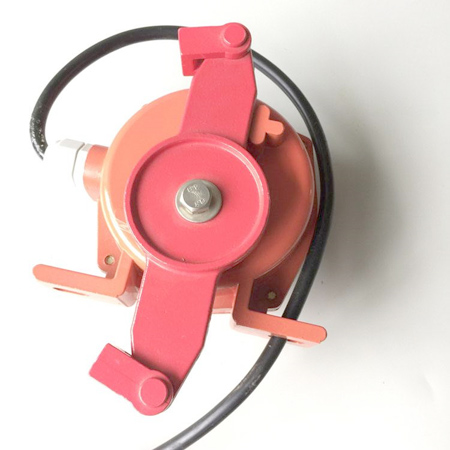

SFDL-Z、SFDL-S、雙向拉繩開關
SFDL-Z、SFDL-S、雙向拉繩開關結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠。

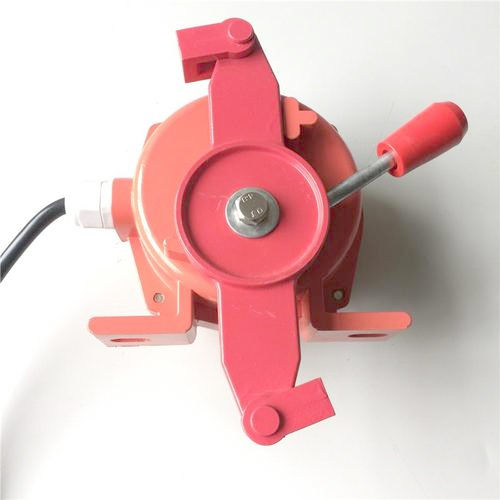

SFDL-Z、SFDL-S、雙向拉繩開關
電壓：110V、220V、380V電流：1A、2A、3A、4A、5A、.......15A
適用范圍：雙向拉繩開關廣泛用于冶金、煤炭、水泥、采礦、電力、港埠、化工等領域的各種專門從事散料輸送的輸送設備.

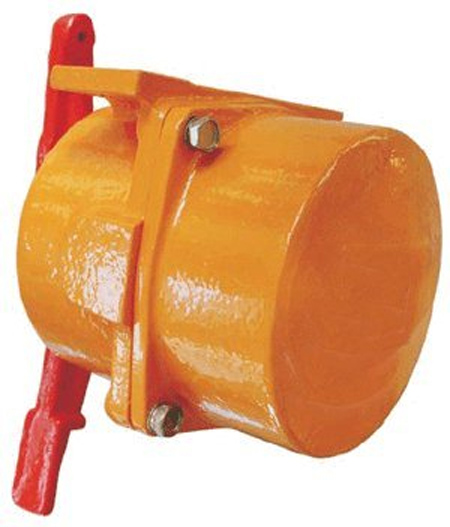

2FLT2，F(xiàn)LT2-II，雙向拉繩開關
雙向拉繩開關礦用輸送機專用配套產品
本產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購
雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點
SFDL-Z、SFDL-S、雙向拉繩開關工作原理
當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。
SFDL-Z、SFDL-S、雙向拉繩開關安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1． 將拉繩開關固定在支架上。
2． 兩機之間距離為25~30m，采用直徑Ф4mm的鋼絲繩連接，松緊應適度。
3． 為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
SFDL-Z、SFDL-S、雙向拉繩開關注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
SFDL-Z、SFDL-S、雙向拉繩開關適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。

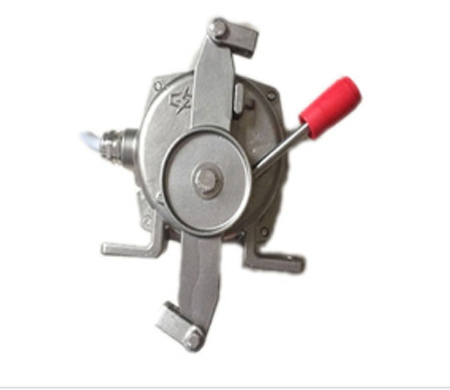

不銹鋼抗干擾雙向拉繩開關
廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口，煙草，食品，碼頭，儀表等行業使用的帶式輸送機屬送系統中。
SFDL-Z、SFDL-S、雙向拉繩開關產品特點
1、拉繩開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。
2、通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。
3、堅固的鑄鋁外殼，特殊的環境可選擇特殊的表面處理。
4、整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。
5、結構件設計緊湊。
6、醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。
7、提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。
8、手動杠桿復位。
結構堅固，抗震性強，
耐抗腐蝕，標準包裝，
質保一年。
雙向拉繩開關在我們的日常生活中被廣泛的使用，但大多數人對此并不是太了解，
不知道雙向拉繩開關的主要功能是什么，雙向拉繩開關指的是一種開關型傳感器是沒有任何無觸點的行程開關，主要適用范圍為常規皮帶輸送機、裙邊式給料輸送機、斗式提升機、梭式輸送機、包裝生產線、堆料/取料系統、挖掘機、輪船裝卸系統、起重機、水平給料機等設備的現場緊急事故暫停的一種保護裝置。下面就是小編對于雙向拉繩開關及型號規格的具體介紹。
雙向拉繩開關也稱緊急停機開關，是帶式輸送機必備的安全保護裝置。
它徹底改變了傳統拉繩開關機械設計不合理、使用壽命短的痼疾。
并采用了聚碳酸脂原料作為殼體與零件，此原料在工業、航空等領域中使用廣泛，其具有防砸、防腐、堅硬及柔韌性強等特點，適合在不同的惡劣環境中使用。
