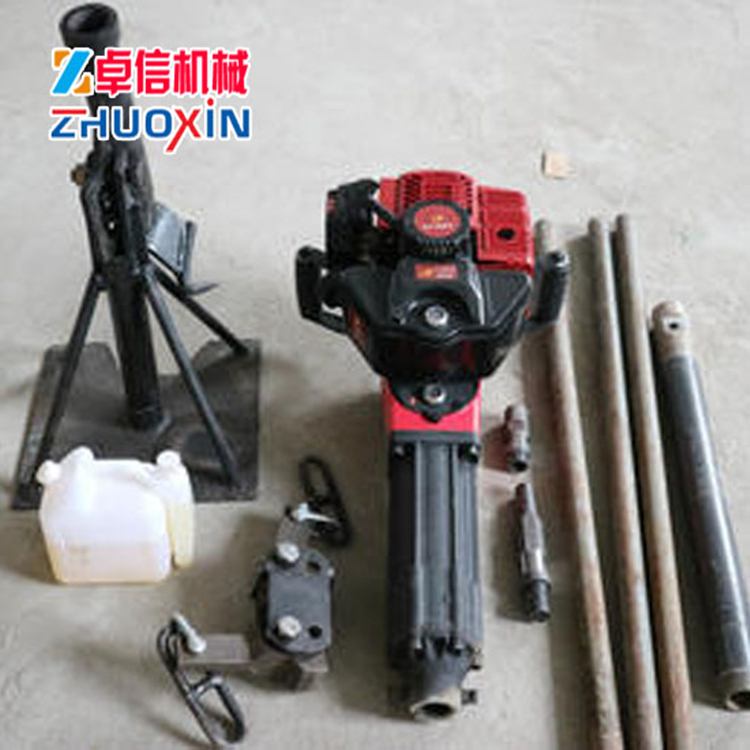

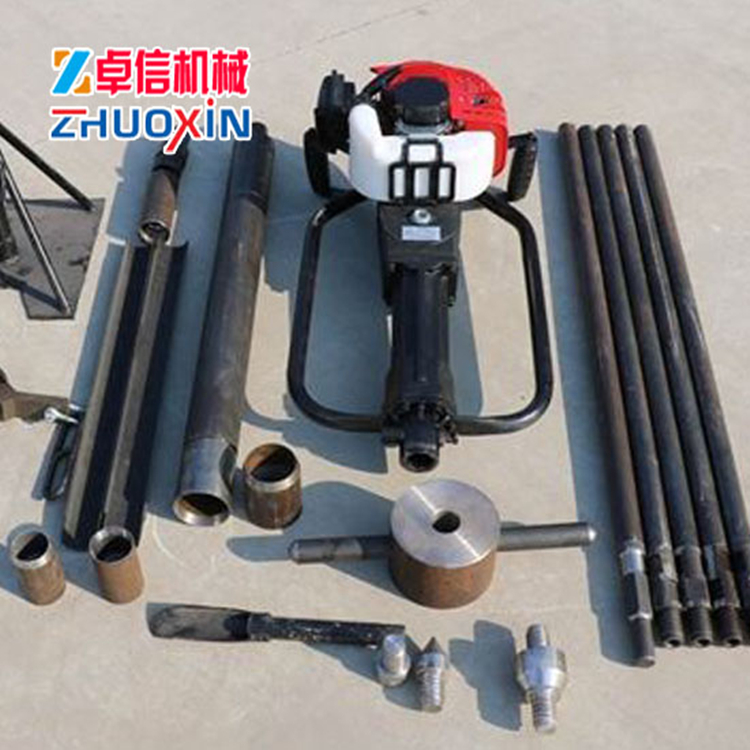

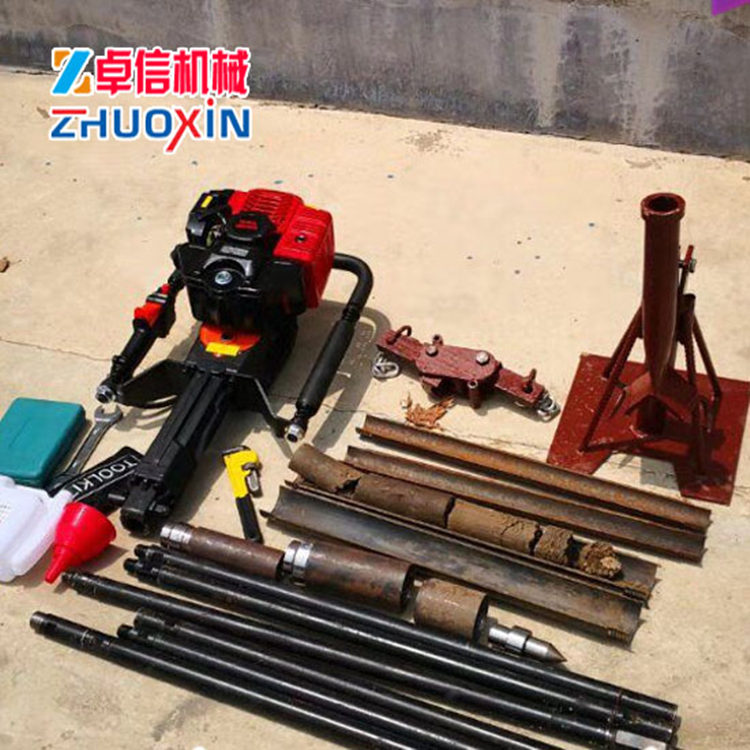

- BXZ-2L型立式背包鉆機
立式背包鉆機是一款拆解后可背負式輕便巖心鉆機，也可以選擇主要用于礦產勘查、地球化學勘探淺層取樣、礦脈探查、地學研究、工程勘察、油田勘察、水利工程勘察、公路工程勘察、隧道襯砌、仰拱檢測等。這款時捷袖珍便攜式巖芯鉆機是專門為進行礦物考察、油田勘測、地質研究和勘探者而量身打造的，我們通過幾十年的經驗積累以及在全球幾十個國家和地區的實地使用驗證，不斷改進和提升產品質量，相信這套工具也會對您的工作大有裨益。
立式背包巖心鉆機主要特點：結構緊湊，可拆解，體積小，重量輕，便于背負；進口汽油機，馬力大，鉆進深度有保證；有鉆架，野外作業更方便更安全。
一、BXZ-2L型立式背包鉆機簡介
BXZ-2L型立式背包鉆機是一款拆解后可背負式輕便巖心鉆機，主要用于礦產勘查、地球化學勘探淺層取樣、礦脈探查、地學研究、巖土工程、工程勘察、油田勘察、水利工程勘察、公路工程勘察、隧道襯砌、仰拱檢測等。
BXZ-2L型立式背包鉆機主要特點：結構緊湊，可拆解，體積小，重量輕，便于背負；進口品牌汽油機，馬力大，鉆進深度有保證；有鉆架，野外作業更方便更安全。
二、BXZ-2L型立式背包鉆機技術參數
項目 參數 動力品牌 科勒 動力 7.75馬力 燃油箱容積 1400ml 傳動方式 齒輪傳動 啟動方式 拉繩啟動 離合模式 自動離合 取芯模式 回轉式 終孔轉速 540r/min 變速比 7:1 傳動方式 無級變速 鉆桿尺寸 32*800mm 最大深度 30m 孔徑 32~120mm 主機凈重 52kg 主機尺寸 550*450*420mm 包裝尺寸 1050*600*550mm
三、BXZ-2L型立式背包鉆機配置清單
序號 項目名稱 規格 單位 數量 1 鉆機（含鉆架） BXZ-2L 臺 1 2 鉆桿（含公母接手） Φ32*800 根 38 3 腦袋 Φ46 個 1 4 巖心管 Φ46*700 根 1 5 合金鉆頭 Φ46 個 1 6 金剛石鉆頭 Φ46 個 1 7 腦袋 Φ60 個 1 8 巖心管 Φ60*700 根 1 9 合金鉆頭 Φ60 個 1 10 金剛石鉆頭 Φ60 個 1 11 汽油高壓泵 臺 1 12 吸水管 Φ20*1000 根 1 13 吸水濾網 個 1 14 回水管 Φ13*1000 根 1 15 供水管 Φ13*4500 根 1 16 管鉗 把 2 17 墊叉 把 1 18 扳手 把 2 19 井口板 個 1 20 火花塞 個 1 21 管口墊圈 套 1 22 水封 套 1 BXZ-2L型立式背包鉆機的成孔施工步驟
BXZ-2L型立式背包鉆機鉆進成孔過程中，根據地層、孔深變化，合理選擇鉆進參數和鉆頭，及時調制泥漿，保證成孔質量。在進入沙層和卵石層時，應適當減慢進尺速度，泥漿的稠度，減小每個鉆進回次的進尺量，保證孔壁穩定。鉆進施工時，利用正鏟及時將鉆渣清運，保證場地干凈整潔，利于下一步施工。鉆進達到要求孔深停鉆后，注意保持孔內泥漿的漿面高程，確保孔壁的穩定。1、泥漿制備現場設泥漿池（含回漿用沉淀池及泥漿儲備池）一般為鉆孔容積的1. 5～2. 0倍，要有較好的防滲能力。在沉淀池的旁邊設置渣土區，沉渣采用反鏟清理后放在渣土區，保證泥漿的巡回空間和存儲空間。 制務泥漿的的設備有兩種，一是用泥漿攪拌機，一是有用水力攪拌器。使用粘土粉造漿時用水力攪拌器；使用膨潤土造漿時用泥漿攪拌機。 護壁泥漿再生處理：施工中采用重力沉降除渣法，即利用泥漿與土渣的相對密度差使土渣產生沉淀以排除土渣的方法。現場設置回收泥漿池用作回收護壁泥漿使用，泥漿經沉淀凈化后，輸送到儲漿池中，在儲漿池中進一步處理（加入適量純堿和CMC改善泥漿性能）經測試合格后重復使用。2 、 埋設護筒微型鉆機樁基定位后，根據樁定位點拉十字線釘放四個控制樁，以四個控制樁為基準埋設鋼護筒，為了保護孔口防止坍塌，形成孔內水頭和定位導向，護筒的埋設是旋挖作業中的關鍵。護筒選用10mm厚鋼板卷制而成，護筒內徑為設計樁徑+20cm，高度2.0m，上部開設2個溢漿孔，護筒埋設時，由人工、機械配合完成，主要利用鉆機旋挖斗將其靜力壓入土中，其應高出地面20cm，并保持水平，埋設深度1.8 m，護筒中心與樁位中心的偏差不得大于50mm。護筒埋設要保持垂直，傾斜率應小于1.5％。
BXZ-2L型立式背包鉆機在開孔時候的注意事項BXZ-2L型立式背包鉆機憑借其便攜的性能，經多年實踐操作已被廣大行業內用戶定義為不可或缺的淺層取樣工具。背包系列鉆機，不同的動力配置更好地適用于不同地層、地質條件的淺層勘探取樣工作。BXZ-2L型立式背包鉆機主要適用于崇山峻嶺、交通不便和水源缺乏的地區，操作輕便，可代替?zhèn)鹘y(tǒng)槽探、井探開挖以及物化探異常驗證；并且可大量減少植被破壞保護生態環境；是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。下面我們來了解一下BXZ-2L型立式背包鉆機在開孔時候的注意事項。首先，選擇好開孔面，水閥連接水桶加壓并通水,將水量調到合適流量，點著火，鉆機以傾斜角度，用腳的弓面踩死鉆桿底部，腳盡量向里扣，防止開孔過程打滑。其次，開孔的鉆速不要開的太快，先開一個月牙槽，逐漸快速扶正鉆桿。垂直向下鉆進，切勿一下子扶正鉆機，以免把鉆頭掰掉。要求：孔正、孔圓、巖心不斷。
