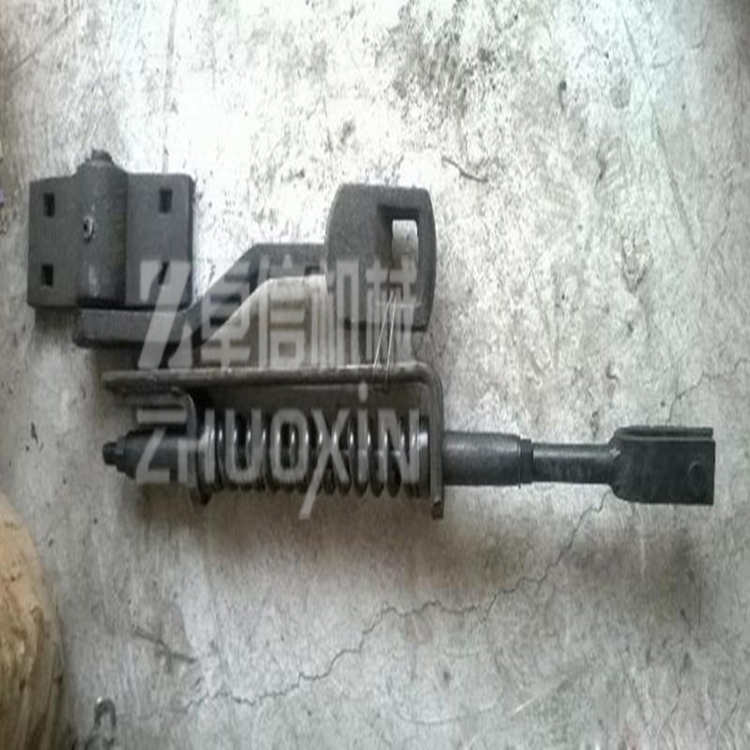

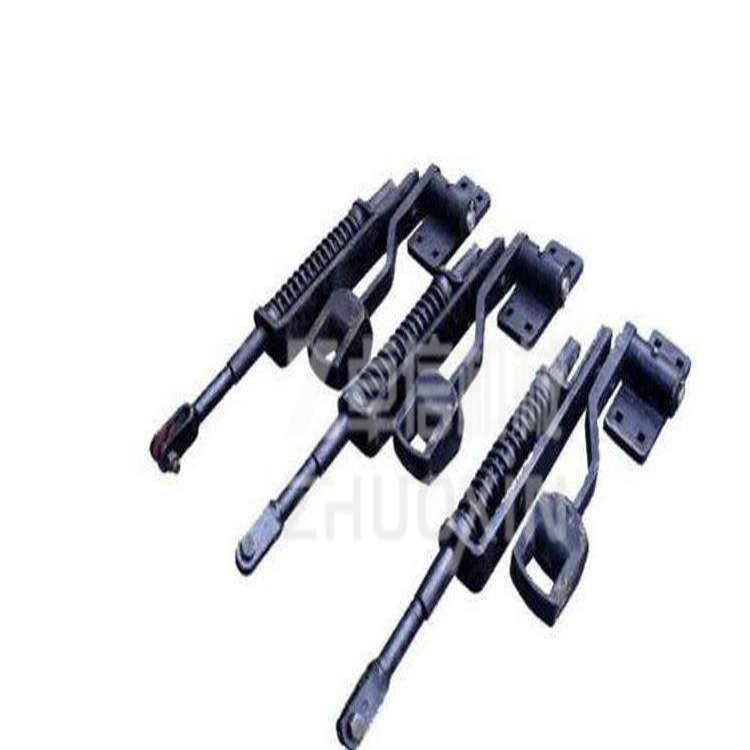

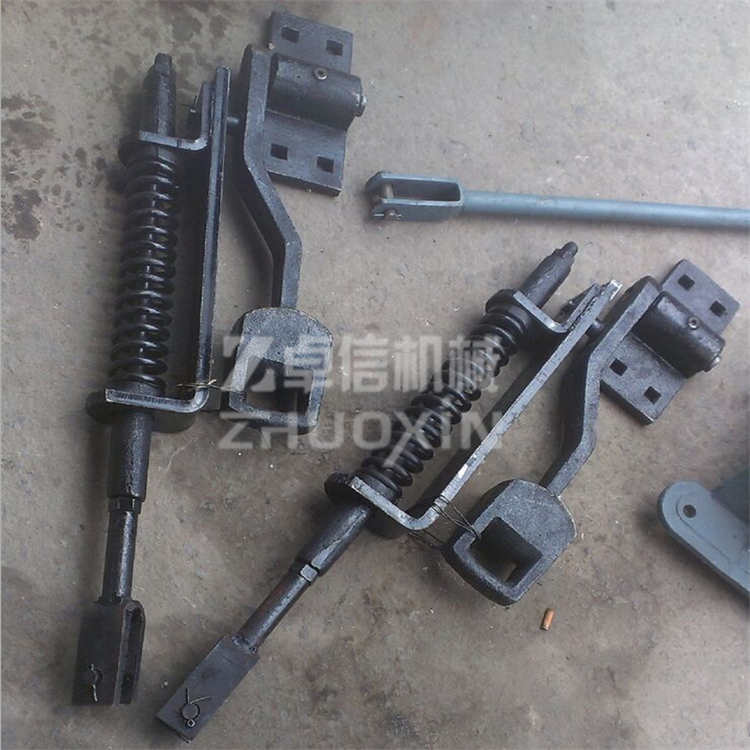

- 手動彈簧扳道器介紹手動彈簧扳道器以彈簧的張力來實現道岔轉換到定反位，并將其保持在定反位的功能，適用于容易發生“擠岔故障”情況下的道岔，一旦擠岔不會損壞設備。手動彈簧扳道器將可以鎖閉軸內穿入底座上的鎖閉孔內并加上鎖頭，使道岔鎖定在定反位狀態，以利于行車過岔安全。手動彈簧扳道器產品特點1.手柄長度可伸縮290MM，當?shù)啦磙D(zhuǎn)換阻力不大時，可縮短手柄長度，反之，延長手柄長度。2.為減小手柄扳動行程，其手柄把能夠旋轉180度，便于人力操作。3上述伸縮與旋轉均由手柄套管上兩個彈簧銷的提起，調整后再落入來實現。4.為克服扳動阻力，手柄頭內設計為球心滑塊結構，其結構扳動靈活。5.直角拐旋轉中心主軸上，裝有滾動軸承，提高了產品的使用壽命和精度。6.凡旋轉軸孔之間，均裝有具有自潤滑性能材料的襯套。7.拉桿與道岔之間的連接，采用了微調器，安裝后在使用過程中，使其不用拆除連接銷，即可對道岔開口及密貼狀況進行調整。手動彈簧扳道器技術參數1.適用道岔開口≤120㎜2.適用道岔轉換阻力≤1960N（200KG）3.拉桿最大直線位移量209㎜4.安裝處兩枕木中心距650㎜，拉桿與岔尖處枕木兩中心線距離為350㎜5.安裝在鐵路復線線路中間時，可調整手柄距兩邊線路中心線應≥2250㎜手動彈簧扳道器維護與保養1.使用中應保證各部緊固件齊全，螺栓緊固，開口銷臂開規定角度以防脫落。2.各連接銷于孔的磨損曠量應不大于1㎜，曠量過大時應及時更換連接銷。3.應保證道岔轉換過程中，各部動作平穩，旋轉靈活，無卡阻現象。4.各銷軸與孔間，手柄頭與滑塊面間應定期涂油，保持潤滑良好。
