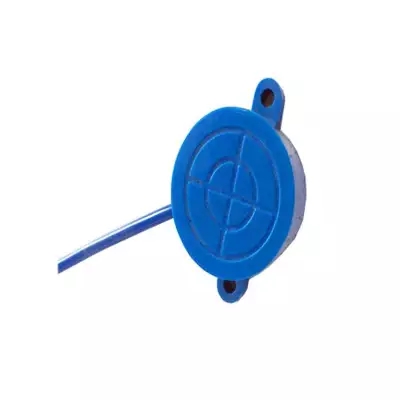

直流二線開閉可選電感式接近傳感器LJC40-3020DC詳細介紹
直流二線開閉可選電感式接近傳感器LJC40-3020DC
接線：
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
直流二線開閉可選電感式接近傳感器LJC40-3020DC
產品概述：
接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。
同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
接近開關分為：
埋入式和非埋入式:
電感式接近開關，按其安裝方式的不同，分為可埋入式（埋入式）和不可埋入式（非埋入式）。埋入式的是感應頭式平的、非埋入式是感應頭有凸出來的。
埋入式區別如下：可以埋入安裝，檢測面和周圍金屬可以齊平而不影響接近開關的性能；對檢測距離較短。
非埋入式不可以埋入安裝，檢測面和周圍金屬不可以齊平，必須留有一定的空間余地，否則將會影響接近開關的性能；相對檢測距離較長。
接近開關外圍一般有金屬螺紋，埋入式的指感應頭全包在金屬螺紋里；非埋入式是指感應
頭會露出金屬螺紋。主要是為了滿足安裝的要求。如果被檢測物體緊貼表面，可以采用
埋入式；如果別檢測物體懸空，可采用非埋入式。
直流二線開閉可選電感式接近傳感器LJC40-3020DC
選型檢測
1、選型
對于不同的材質的檢測體和不同的檢測距離，應選用不同類型的接近開關，以使其在系統中具有高的性能jiage比，為此在選型中應遵循以下原則：
1.1.當檢測體為金屬材料時，應選用高頻振蕩型接近開關，該類型接近開關對鐵鎳、A3鋼類檢測體檢測*靈敏。對鋁、黃銅和不銹鋼類檢測體，其檢測靈敏度低。
1.2.當檢測體為非金屬材料時，如;木材、紙張、塑料、玻璃和水等，應選用電容型接近開關。
1.3.金屬體和非金屬要進行遠距離檢測和控制時，應選用光電型接近開關或chaoshengbo型接近開關。
1.4.對于檢測體為金屬時，若檢測靈敏度要求不高時，可選用jiege低廉的磁性接近開關或霍爾式接近開關。
2、檢測
2.1.動作距離測定;當動作片由正面靠近接近開關的感應面時，使接近開關動作的距離為接近開關的*大動作距離，測得的數據應在產品的參數范圍內。
2.2.釋放距離的測定;當動作片由正面離開接近開關的感應面，開關由動作轉為釋放時，測定動作片離開感應面的*大距離。
2.3.回差H的測定;*大動作距離和釋放距離之差的jue對值。
2.4.動作頻率測定;用調速電機帶動膠木圓盤，在圓盤上固定若干鋼片，調整開關感應面和動作片間的距離，約為開關動作距離的百分之80左右，轉動圓盤，依次使動作片靠近接近開關，在圓盤主軸上裝有測速裝置，開關輸出信號經zhengxing，接數字頻率計。此時啟動電機，逐步提高轉速，在轉速與動作片的乘積與頻率計數相等的條件下，可由頻率計直接讀出開關的動作頻率。
2.5.重復精度測定;將動作片固定在量具上，由開關動作距離的百分這120以外，從開關感應面正面靠近開關的動作區，運動速度控制在0.1mm/s上。當開關動作時，讀出量具上的讀數，然后退出動作區，使開關斷開。如此重復10次，*后計算10次測量值的*大值和*小值與10次平均值之差，差值大者為重復精度誤差.
直流二線開閉可選電感式接近傳感器LJC40-3020DC
主要功能：
1、檢驗距離
檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的限位置；檢測回轉體的停止位置，閥門的開或關位置。
2、尺寸控制
金屬板沖剪的尺寸控制裝置；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測生產包裝線上有無產品包裝箱；檢測有無產品零件。
3、轉速與速度控制
控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發生器一起控制轉速和轉數。
4、計數及控制
檢測生產線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。
5、檢測異常
檢測瓶蓋有無；產品合格與不合格判斷；檢測包裝盒內的金屬制品缺乏與否；區分金屬與非金屬零件；產品有無標牌檢測；起重機危險區baojing；anquan扶梯自動啟停。
6、計量控制
產品或零件的自動計量；檢測計量器、儀表的指針范圍而控制數或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，水平面控制。
7、識別對象
根據載體上的碼識別是與非。
8、信息傳送
ASI（總線）連接設備上各個位置上的傳感器在生產線（50-100米）中的數據往返傳送等。
