方形接近開關GX-F8BI-R詳細介紹
卓信方形接近開關GX-F8BI-R
特點：
1：方形外殼結構，貼面安裝，
2：電源性保護(直流)有輸出短路保護。
3：突波吸收回路(交流)，有效防止突波損壞
4：結構堅固，適用各種環境。
卓信方形接近開關GX-F8BI-R
類型：
因為位移傳感器可以根據不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：
1、無源接近開關
這種開關不需要電源，通過磁力感應控制開關的閉合狀態。當磁或者鐵質觸發器靠近開關磁場時，和開關內部磁力作用控制閉合。特點：不需要電源，非接觸式，免維護，環保。
干簧管是典型的無源交直流通用開關。里面的觸點是鐵金屬做成的，當磁鐵靠近的時候，磁性可以使內部的鐵觸點改變狀態，變成吸合或者斷開，以控制其它的電路通斷。
2、渦流式接近開關
這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
3、電容式接近開關
這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。
4、霍爾接近開關
霍爾元件是一種磁敏元件。利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。
5、光電式接近開關
利用光電效應做成的開關叫光電開關。將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件接收到反射光后便在信號輸出，由此便可“感知”有物體接近。
6、其它型式
當觀察者或系統對波源的距離發生改變時，接近到的波的頻率會發生偏移，這種現象稱為多普勒效應。聲納和雷達是利用這個效應的原理制成的。利用多普勒效應可制成超聲波接近開關、微波接近開關等。當有物體移近時，接近開關接收到的反射信號會產生多普勒頻移，由此可以識別出有無物體接近。
卓信方形接近開關GX-F8BI-R
接線說明：
接近開關接線圖
1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
卓信方形接近開關GX-F8BI-R
卓信公司部分產品：

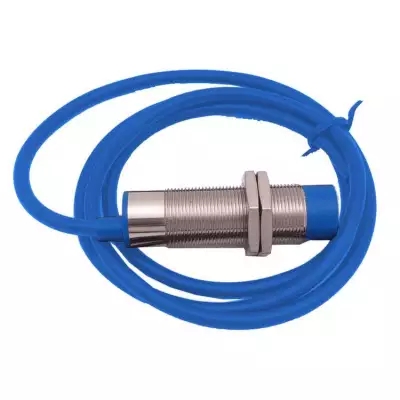

接近開關LJ12A3-4-Z/BX
耐高溫接近開關AY1-Q1215NL1/100

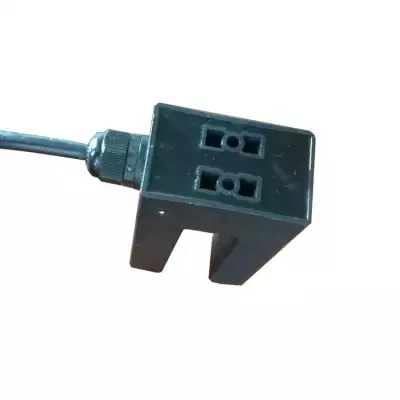

接近開關TCS1-F
磁吹開關CSK2-11C

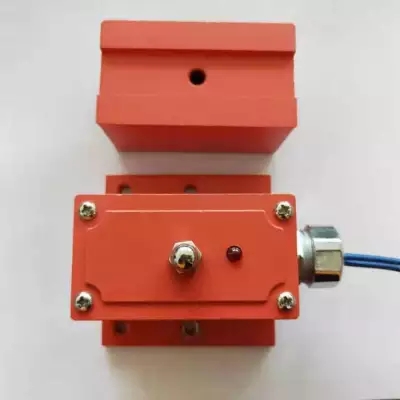

跑偏檢測開關HFKPT1-12-30
光電開關E3F-DS300C1
雙向拉繩開關KLT2-I自動
拉繩開關 XTD-JCD-Y2
定制加工流程
