大方形接近開關FSN10-P詳細介紹

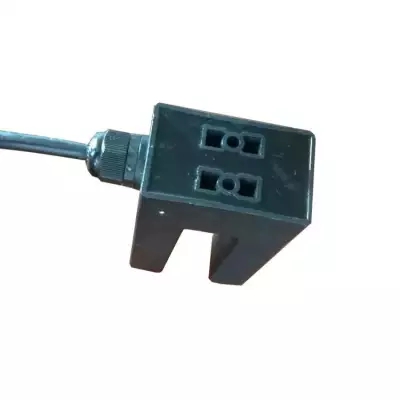

卓信大方形接近開關FSN10-P

選用：

在一般的工業生產場所，通常都選用渦流式接近開關和電容式接近開關。因為這兩種接近開關對環境的要求條件較低。

當被測對象是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關，因為它的響應頻率高、抗環境干擾性能好、應用范圍廣、價格較低。

若所測對象是非金屬（或金屬）、液位高度、粉狀物高度、塑料等。則應選用電容式接近開關。這種開關的響應頻率低，但穩定性好。安裝時應考慮環境因素的影響。

若被測物為導磁材料或者為了區別和它在一同運動的物體而把磁鋼埋在被測物體內時，應選用霍爾接近開關，它的價格*低。

在環境條件比較好、無粉塵污染的場合，可采用光電接近開關。光電接近開關工作時對被測對象幾乎無任何影響。因此，在要求較高的傳zhen機上，在yancao機械上都被廣泛地使用。

在防盜系統中，自動門通常使用熱釋電接近開關、chaoshengbo接近開關、微波接近開關。有時為了提高識別的可靠性，上述幾種接近開關往往被復合使用。

無論選用哪種接近開關，都應注意對工作電壓、負載電流、響應頻率、檢測距離等各項指標的要求。

卓信大方形接近開關FSN10-P

主要用途：

接近開關在技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在anquan防盜方面，如資料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。

特點：

1：方形外殼結構，貼面安裝，

2：電源性保護(直流)有輸出短路保護。

3：突波吸收回路(交流)，有效防止突波損壞

4：結構堅固，適用各種環境。

卓信大方形接近開關FSN10-P

類型：

因為位移傳感器可以根據不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：

1、無源接近開關

這種開關不需要電源，通過磁力感應控制開關的閉合狀態。當磁或者鐵質觸發器靠近開關磁場時，和開關內部磁力作用控制閉合。特點：不需要電源，非接觸式，免維護，環保。

干簧管是典型的無源交直流通用開關。里面的觸點是鐵金屬做成的，當磁鐵靠近的時候，磁性可以使內部的鐵觸點改變狀態，變成吸合或者斷開，以控制其它的電路通斷。

2、渦流式接近開關

這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。

3、電容式接近開關

這種開關的測量通常是構成電容器的一個板，而另一個板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。

4、霍爾接近開關

霍爾元件是一種磁敏元件。利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。

5、光電式接近開關

利用光電效應做成的開關叫光電開關。將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件接收到反射光后便在信號輸出，由此便可“感知”有物體接近。

6、其它型式

當觀察者或系統對波源的距離發生改變時，接近到的波的頻率會發生偏移，這種現象稱為多普勒效應。聲納和雷達是利用這個效應的原理制成的。利用多普勒效應可制成超聲波接近開關、微波接近開關等。當有物體移近時，接近開關接收到的反射信號會產生多普勒頻移，由此可以識別出有無物體接近。

卓信大方形接近開關FSN10-P

接線說明：

接近開關接線圖

1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。

3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。

4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。

5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。

6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。

7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。



















在一般的工業生產場所，通常都選用渦流式接近開關和電容式接近開關。因為這兩種接近開關對環境的要求條件較低。

當被測對象是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關，因為它的響應頻率高、抗環境干擾性能好、應用范圍廣、價格較低。

若所測對象是非金屬（或金屬）、液位高度、粉狀物高度、塑料等。則應選用電容式接近開關。這種開關的響應頻率低，但穩定性好。安裝時應考慮環境因素的影響。

若被測物為導磁材料或者為了區別和它在一同運動的物體而把磁鋼埋在被測物體內時，應選用霍爾接近開關，它的價格*低。

在環境條件比較好、無粉塵污染的場合，可采用光電接近開關。光電接近開關工作時對被測對象幾乎無任何影響。因此，在要求較高的傳zhen機上，在yancao機械上都被廣泛地使用。

在防盜系統中，自動門通常使用熱釋電接近開關、chaoshengbo接近開關、微波接近開關。有時為了提高識別的可靠性，上述幾種接近開關往往被復合使用。

無論選用哪種接近開關，都應注意對工作電壓、負載電流、響應頻率、檢測距離等各項指標的要求。

卓信大方形接近開關FSN10-P

主要用途：

接近開關在技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。在anquan防盜方面，如資料檔案、財會、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。
