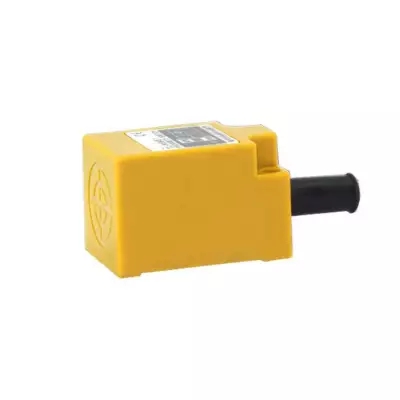

- Ni8-M18-AD4X位置控制耐低溫接近開關詳細介紹Ni8-M18-AD4X位置控制耐低溫接近開關由三大部分組成振蕩器、開關電路及放大輸出電路。振蕩器產生一個交變磁場。當金屬目標接近這一磁場，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以停振。振蕩器振蕩及停振的變化被后放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。Ni8-M18-AD4X位置控制耐低溫接近開關接線圖1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。4）接近開關的負載可以是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。6）兩線制接近開關受工作條件的控制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。Ni8-M18-AD4X位置控制耐低溫接近開關產品特點1、放大電路一體式設計,2、內部元件全部采用進口件,3、高可在150℃的惡劣環境中應用,4、使用壽命長、高可靠性,5、浪涌,過載,逆性保護功能,6、可在水中應用7、安裝方式:埋入式,非埋入式,8、檢測距離:2m,4mm,9、輸出方式:NPN/PNPNO/NC,10、電源電壓:10-30VDC,11、外形規格:M30*1*51mm,12、環境溫度:-25…150℃13、外殼材料:鎳銅合金14、連接方式:2m硅膠電纜位置控制開關Ni35-CP40-FZ3X2位置控制開關Ni15-M30-RZ3X接近開關NI20-30M DC24V 200MA 15MM兩線制粉塵防爆拉繩開關DIPTHL-II感性負載250VAC/3A 30VDC/，IP65兩孔接近開關F88G-E7102CX/T G型接近開關LMF-E18-A1G/220VAC耐高溫接近開關ZYBP15DH30AG耐高溫接近開關ZYBP15DH18AGUZK-11堵煤開關阻旋式料位開關STN-1802-C耐低溫磁接近開關|含磁塊跑偏開關轉輪HRPPA-Z2EXFS-5Y磁控反饋裝置（含支架）SD-FJK-YKHXB接近開關
