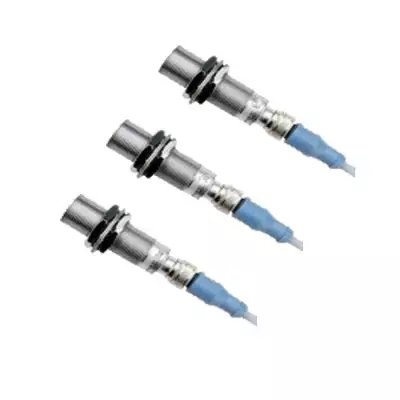

- LJ18A3-8-J-EDZS模擬量接近開關常開詳細介紹LJ18A3-8-J-EDZS模擬量接近開關常開三根線的接線接法：粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。具體請看寶貝上的接線圖。二根線的接線方法（DC或AC)：棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。LJ18A3-8-J-EDZS模擬量接近開關常開使用說明把接近開關串聯入控制聯路即可，通過PLC控制，具有結構簡單、靈敏度高、分辨力高，能感受0.01μm甚更小的位移、無反作用力、動態響應好、能實現非接觸測量、能在惡劣環境下工作等優點，而且隨著新工藝、新材料問世，特別是電子技術的發展，使干擾和寄生電容等問題不斷得以解決，因此越來越廣泛地應用于各種測量中。LJ18A3-8-J-EDZS模擬量接近開關常開接線圖1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。4）接近開關的負載可以是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。6）兩線制接近開關受工作條件的控制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。主要特性內置電源反接保護電路（內置浪涌保護電路、內置過流保護電路）壽命長，可靠性高，經濟且操作簡單產品介紹阻旋料位計W18-1DGH1，110VAC阻旋料位開關接近開關LD108-3FAA18D17接近傳感器跑偏開關PXA-02GKH-10-30-A觸點：2常開、2常閉；自動復位；IP67觸點容量90-380VAC雙向拉繩開關HQ-LKWS雙向防爆拉繩開關FKLT2-Z阻旋料位計W18-3GGHY 220VAC阻旋式料位開關接近開關XH18-YL-01-LK01-23電容式接近開關耐高溫接近開關規格:220V 400mA,型號:Y-A-C60LG光電開關規格:380V,型號:TKV-GD2M13HB超速檢測開關ESRB-100拉繩開關LXA-02GKKHH-T2-A//DC24V/自動復位
